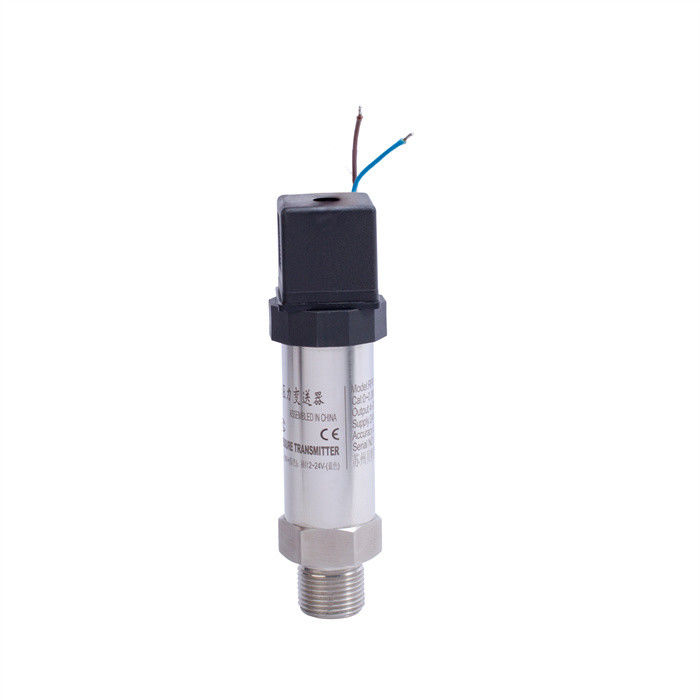

Kompakter Drucktransmitter Druckwandler Druckgerät

Modul für Leiterplatten
Das Leiterplattenmodul des Senders ist ein Leiterplattenmodul, das anwendungsspezifische integrierte Schaltkreis- und Oberflächenverpackungstechnologie verwendet.Die Leiterplatte empfängt das Signal vom Sensor und korrigiert und linearisiert esDer Ausgangsteil des Leiterplattenmoduls wandelt das digitale Signal in ein analogues Ausgangssignal um.und der HART-Sender kann mit dem HART-Handoperator oder der oberen Computersoftware kommunizieren.
1.2.1 A/D-Umwandlung
Die A/D-Umwandlungsschaltung verwendet eine 16-Bit-Low-Power-Integrierte Schaltung, um den analogen Strom aus dem Demodulator in einen digitalen Strom umzuwandeln,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
1.2.2 Mikroprozessor
Der Mikroprozessor des Senders steuert die Umwandlung von A/D und D/A und kann auch die Selbstdiagnose durchführen und digitale Kommunikation realisieren.ein digitaler Druckwert wird von einem Mikroprozessor verarbeitet und als Zahl gespeichert, um präzise Korrekturen und Konvertierung von Maschinenbaureinheiten zu gewährleistenDarüber hinaus kann der Mikroprozessor auch die Sensorlinearisierung, das Reichweitenverhältnis, die Dämpfungszeit und andere Funktionen ausführen.
1.2.3 EEPROM-Speicher
EEPROM speichert alle Konfiguration, Charakterisierung und digitalen Feinabstimmung Parameter, der Speicher ist nicht flüchtig, also auch wenn der Strom aus ist,Die gespeicherten Daten können immer noch intakt sein, um jederzeit eine intelligente Kommunikation zu erreichen..
1.2.4 Umrechnung von D/A
Die D/A-Konvertierung wandelt das vom Mikroprozessor gesendete korrigierte digitale Signal in ein analogues Signal von 4-20mA um und leitet es in die Schleife aus.
1.2.5 Digitale Kommunikation
Der Sender wird getestet und mit einem Kommunikator konfiguriert, oder mit einem Hostsystem, das das HART-Kommunikationsprotokoll unterstützt, um die Kommunikation abzuschließen.Das HART-Protokoll verwendet die Industriestandard-Technologie BELL202 Frequenzphasenverschiebung (FSK), mit einem 1200Hz oder 2200Hz-Digitalsignal, das auf das 4~20mA-Signal überlagert ist, um eine Kommunikation zu erreichen, die Kommunikation, das Frequenzsignal auf dem 4~20mA-Prozess erzeugt keine Störungen.

Funktionale Parameter
Verwendungsmittel: Flüssigkeit, Gas und Dampf.
Messbereich: Siehe Produktzertifikat und Etikett.
Ausgangssignal: zwei Leitungen 4 ~ 20Ma Gleichstrom oder überlagene HART-Nummer auf 4 ~ 20Ma Gleichstrom
Wortsignal, von dem der Benutzer die freie Wahl zwischen linearer oder Wurzelleistung (Differenzdruck) hat.
Stromversorgung: Die Stromversorgung beträgt 12 ~ 45VDC und die allgemeine Betriebsstromversorgung 24VDC.
Belastung: Der maximale Belastungswiderstand RL der Leiterplatte beträgt: RL = (Vs-12V) /0,023A,
In der Formel RL: der maximale Lastwiderstand Ω, der maximale RL beträgt 600Ω während der Kommunikation; Vs: Stromversorgung
Spannung V.

Reichweite und Nullposition: Der Sender kann durch einen Knopf an Ort und Stelle oder durch HART eingestellt werden
Der Kommunikator ist ferngesteuert.
Positiv- und Negativübertragung: Differentialdruck-Sender: Die maximale positive Übertragung entspricht der oberen Grenze des Messbereichs (URL)
Die maximale negative Migration ist URL. Drucktransmitter: Max.
Der positive Transferwert ist die Differenz zwischen der URL und dem gemessenen Bereich.
Absolute Druckübertrager: Die maximale positive Übertragung ist die Differenz zwischen der URL und dem Messbereich; ohne Last
Wanderung.
Fehlermelder: Das Selbstdiagnoseprogramm erkennt einen Fehler mit einem analogen Ausgang von höheren als 22 mA oder weniger
Bei 3,9mA-Alarm kann das Alarmhoch- und -niedrigsignal durch einen elektronischen Komponentenschalter ausgewählt werden.
Schreibschutz des Senderzustands: Schalten Sie einen Schalter für eine elektronische Komponente ein, um die Konfiguration des Senders zu verhindern
Der Wechsel.
Temperaturbereich: Elektronische Schaltung: -30 ~ +85°C

Empfindliches Element (mit Silikonöl gefüllt): -40 ~ +104°C (mit Inertöl gefüllt): -184 ~ +71°C
Lagertemperatur: -30 ~ +85°C
Startzeit: maximale Dämpfung < 2 s
Volumenabsorption: < 0,16 cm3
Dämpfung: Die elektrische Dämpfung beträgt 0 ~ 16 s, kann im Abstand von 0,1 s eingestellt werden, empfindliches Element (Ladung
Silikonöl) natürliche Zeit 0,2 s, Bereichscode 3 Dämpfungszeit 0,4 s.

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
