Drahtlose Druckübertragungsgeräte für die Druckmessung von Öl- und Gasquellen

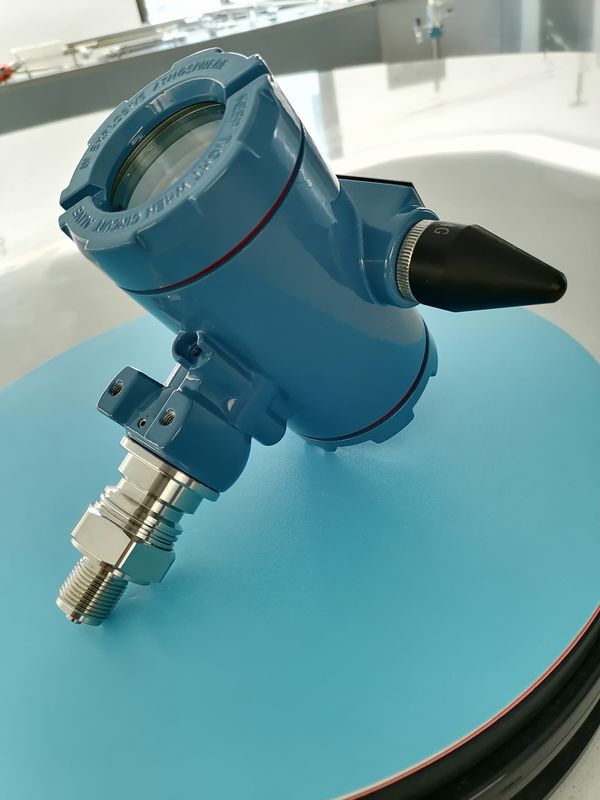

Präsentation des Produktbildes

Ein drahtloser Druckmessgerät ist ein Gerät zur Messung und Übertragung von Druckdaten.Es überträgt Drucksignale an den Empfänger über drahtlose Kommunikationstechnologie, um Fernüberwachung und Datenübertragung zu erreichenIm Vergleich zu herkömmlichen drahtgebundenen Drucktransmittern benötigen drahtlose Drucktransmitter keine Verkabelung, sie sind flexibler zu installieren,und sind für Anwendungen geeignet, bei denen die Verkabelung nicht einfach ist oder mobile Geräte verwendet werden.

Zusammensetzung des drahtlosen Drucktransmitters
1. **Drucksensor**: Erfasst den Druck des Messmediums und wandelt ihn in ein elektrisches Signal um.
2. **Signalverarbeitungsschaltung**: Konditioniert und verstärkt das elektrische Signal zur Übertragung.
3. **Wireless Communication Module**: Überträgt das verarbeitete Signal drahtlos, wie LoRa, Zigbee, NB-IoT, Wi-Fi oder Bluetooth.
4. **Stromversorgungssystem**: In der Regel mit Batterien angetrieben, und einige verwenden Sonnenenergie oder andere selbstbetriebene Methoden.
5. **Hülle und Schutz**: Um sich an raue industrielle Umgebungen anzupassen, werden in der Regel korrosionsbeständige, wasserdichte und explosionssichere Hülsen verwendet.

Anwendungsszenarien
- **Industrielle Automatisierung**: Geeignet für die Drucküberwachung von Fabrikleitungen, Lagertanks, Kesseln usw.
- **Öl- und Gasindustrie**: zur Druckmessung in Ölfeldern und Gasquellen verwendet.
- **Wasserbehandlung und Umweltschutz**: Überwachung der Wasseraufbereitungsanlagen und des Drucks in den Rohrleitungen.
- **HVAC-System**: Aufspürung von Druckveränderungen in Klimaanlagen und HVAC-Systemen.
- **Smart Agriculture**: Überwachung des Wasserdrucks in Bewässerungssystemen.

Vorteile
- **Flexible Montage**: keine Verkabelung erforderlich, was Zeit und Kosten spart.
- **Einfache Wartung**: Verringerung der Reparaturen aufgrund von Schäden oder Verschleiß der Verkabelung.
- **Fernüberwachung**: unterstützt die Fernübertragung von Signalen und eignet sich für verteilte Überwachung.
- **Große Anpassungsfähigkeit**: kann in rauen Umgebungen wie hohen Temperaturen, hoher Luftfeuchtigkeit oder brennbaren und explosionsfähigen Umgebungen verwendet werden.

Drahtlose Drucktransmitter verbessern das Intelligenzniveau von Geräten, indem sie Sensorik und drahtlose Kommunikationstechnologie kombinieren.insbesondere im Bereich des industriellen Internets der Dinge (IIoT).

Die richtige Position des Transmitterprozessrohrs hängt von dem zu messenden Medium ab.
1) Korrosive oder überhitzte Medien dürfen nicht unmittelbar mit dem Sender in Berührung kommen;

2) Verhinderung der Ablagerung von Schlacken im Druckrohr;

3) Verwenden Sie das Druckrohr so kurz wie möglich;

4) Die hydraulische Höhe in den beiden Druckrohren sollte ausgeglichen sein;

5) Das Druckrohr sollte an einem Ort mit geringem Temperaturgradient und Schwankungen installiert werden;

Bei der Messung des Gasdrucks ist ein Druck induzierendes Rohr, das an die Prozessleitung angeschlossen ist, in einem Umkreis von 45° nach oben oder nach oben zu installieren.Der Sender sollte über dem Seitendruckanschluss installiert werden, damit Flüssigkeit in die Prozessleitung entladen werden kann.Bei der Messung des Flüssigkeitsdrucks ist ein Druck induzierendes Rohr an die Prozessleitung in horizontaler Richtung oder innerhalb von 45° nach unten in horizontaler Richtung angeschlossen zu installieren.Der Sender ist unter dem Druckanschluss auf der Seite installiert, damit Gas in die Prozessleitung entladen werden kann.

Spezifikation

Der Installationsprozess eines drahtlosen Drucktransmitters ist relativ einfach und flexibel, aber um die Messgenauigkeit und Kommunikationsstabilität zu gewährleisten,Einige Einbaupunkte müssen beachtet werdenDie Installationsschritte und Vorsichtsmaßnahmen für den drahtlosen Drucktransmitter sind wie folgt:

Installationsschritte

1. **Wählen Sie den Standort der Installation aus**
- Stellen Sie sicher, daß der Anlagestandort den tatsächlich gemessenen Druck widerspiegeln kann, und vermeiden Sie Blindwinkel oder Rohrbiegen.
- Wählen Sie einen Ort ohne Störungen und vermeiden Sie starke elektromagnetische Störquellen wie Frequenzwandler, Radiosender usw.
- Sicherstellen, daß das Signal reibungslos an den Empfänger übertragen werden kann; bei der Fernübertragung sorgen Sie dafür, daß nicht zu viele Hindernisse bestehen.

2. **Verknüpfen des Messmediums**
- Verwenden Sie einen geeigneten Steckverbinder, um den Sender mit dem Druckrohr oder der Druckoberfläche zu verbinden.
- Stellen Sie sicher, dass die Schnittstelle gut versiegelt ist, um Leckagen zu vermeiden, die die Messgenauigkeit beeinträchtigen.
- Vermeiden Sie die direkte Exposition gegenüber starken Vibrationen oder drastischen Temperaturänderungen während der Installation.

3. **Stromversorgungs- und drahtlose Kommunikationskonfiguration**
- Überprüfen Sie die Batterie oder die externe Stromversorgung, um sicherzustellen, dass der Sender über ausreichende Stromversorgung verfügt.
- Das drahtlose Kommunikationsmodul konfigurieren und Kommunikationsparameter wie Frequenz, ID-Adresse, Datenübertragungsrate usw. festlegen.Stellen Sie sicher, dass die Kommunikationskonfiguration mit dem Empfänger abgestimmt ist.
- Bei Anlässen mit Explosionssicherheitsanforderungen ist sicherzustellen, dass explosionssichere Batterien oder Stromversorgungen verwendet werden, die den Normen entsprechen.

4. **Signalprüfung**
- Nach Beendigung der Installation wird ein Signaltest durchgeführt, um zu überprüfen, ob die Daten normal an den Empfänger übertragen werden können.
- Prüfen Sie die Messgenauigkeit des Drucktransmitters und kalibrieren Sie den Transmitter so, dass er den Messanforderungen entspricht.

5. **Fixen Sie den Sender**
- Verwenden Sie geeignete Befestigungsbefestigungen oder Flansche, um den Sender fest zu befestigen, um eine Lockerung zu vermeiden.
- Wenn es im Freien installiert werden muss, ist es am besten, eine Schutzhülle zu verwenden, um das Gerät vor natürlichen Faktoren wie Wind und Regen zu schützen.

Vorsichtsmaßnahmen

- **Vibrationen vermeiden**: Bei Installation an einem Ort mit starker Vibration sind Vibrationsreduktionsmaßnahmen wie das Hinzufügen von Vibrationsreduktionspolstern zu treffen.
- **Regelmäßige Wartung**: Überprüfen Sie die Batterieleistung des Geräts und ersetzen oder laden Sie die Batterie regelmäßig.
- **Schutzmaßnahmen**: Für raue Umgebungen ist sicherzustellen, dass der Sender über ein ausreichend hohes Schutzniveau verfügt, z. B. IP65 oder höhere wasserdichte und staubdichte Gehäuse.
- **Blitzschutz und Erdung**: Beim Einbau in Gebieten mit häufiger Blitzstrahlung sollten Blitzschutzmaßnahmen in Betracht gezogen und eine gute Erdung durchgeführt werden.
Einbauvorschläge für besondere Anlässe

- **Hoch- oder Niedertemperaturumgebung**: Wählen Sie einen für den Temperaturbereich geeigneten Sender aus, um Schäden an der Ausrüstung durch hohe oder niedrige Temperatur zu vermeiden.
- **Explosionssichere Umgebung**: Die Verwendung explosionssicherer drahtloser Drucktransmitter und die Einhaltung der Explosionssicheren-Normen und -Anforderungen.
- **Meeres- oder korrosive Umgebung**: Wählen Sie einen Sender aus korrosionsbeständigen Materialien aus, um die Lebensdauer der Ausrüstung zu verlängern.

Eine korrekte Installation kann die Messgenauigkeit und die Datenübertragungsstabilität des drahtlosen Drucktransmitters gewährleisten und seine Lebensdauer verlängern.

Produktwartung
1Alle Verbindungen des intelligenten Senders können nicht nach Belieben gelöst oder zerlegt werden.
2. Der intelligente Drucksender muss vorsichtig platziert und gehandhabt werden, um eine Beschädigung des Zwerchfells und anderer Zubehörteile zu verhindern.Es sollte in unsere Firma zurückgegeben werden.. Bei der Rückgabe achten Sie darauf, das Zwerchfell des Senders zu schützen und es während des Transports nicht beschädigen zu lassen.Verpacken Sie die gesamte Komponente in Antivibrationsmaterialien und versenden Sie sie zurück zu unserer Firma.

Entpacken und Vollständigkeit des Erzeugnisses
1Bei dem Auspacken prüfen Sie, ob die Verpackung intakt ist und ob das Modell, die Spezifikationen und der Auftragsvertrag des Senders mit der Verpackungsliste übereinstimmen.Überprüfen Sie, ob die zufälligen Zubehörteile vollständig sind.
2. Zubehör für Differenzdruck/Drucktransmitter
● 1 Exemplar der Gebrauchsanleitung
●1 Exemplar des Produktzertifikats
●1 Kopie der Daten der Produkteinführungsuntersuchung
●1 Satz Stecker, Kabelstecker, Montagehalter und U-Formkarte (optional)

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Messgeräte für das Niveau und den Durchfluss spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
