Bequeme und sichere drahtlose Drucktransmitter zur Erkennung des Flüssigkeitsniveaus

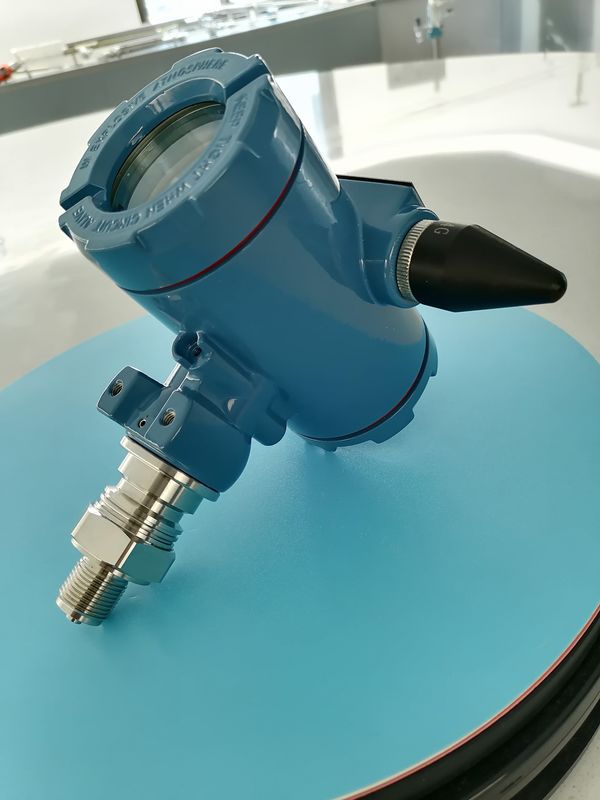

Produktbildpräsentation

Übersicht:
Dieser integrierte Temperatur-, Druck-, Flüssigkeitsstand-, Temperatur- und Druck-Integrierte-Sender ist ein Nebenprodukt des drahtlosen Überwachungssystems zur Messung und Überwachung von Flüssigkeiten.Es eignet sich für die Überwachung des Drucks, Temperatur und Flüssigkeitsgehalt bei der Erzeugung, Lagerung und Beförderung von Öl- und Wasserquellen, Überwachung von Leitungswasserleitungsnetzen, Telemetrie der Wasserversorgung und der Wasserkraft,Druck- und Temperaturerkennung von GasleitungenEs verwendet den drahtlosen Kommunikationsmodus der Mikroenergie, benötigt keine externe Verkabelung und ist schneller, sicherer und bequemer zu installieren.Das Standardmesssignal wird über das Lorawan-Netz übertragen., die leicht an das Mess- und Steuerungssystem angeschlossen werden kann und eine Vielzahl von Anwendungen hat.und Nullarbeit sind seine größten Vorteile.Batteriebetrieben, müssen sich die Kunden keine Sorgen um Signal und Strom machen.
I. Merkmale des Erzeugnisses:
- Direktinstallation, kann direkt am Messpunkt installiert werden, integrierte Struktur;
- Explosionssichere Konstruktion: Explosionssichere Aluminiumhülle, das Leiterplatensystem ist intrinsisch sicher;
- Schutzniveau IP66, geeignet für den Außenbereich.
Er entspricht dem LoRaWAN-Standard, die drahtlose Kommunikationsdistanz beträgt 1 ~ 2 km, die Abdeckung eines einzelnen Gateways ist breit, die Systemkosten sind niedrig, 470-510 MHz ist mit mehreren Gateways kompatibel.
-30 ~ 70 Grad klares Display, das Display wird bei Überschreitung der Temperatur nicht beschädigt.
Unterstützung einer 38AH-Hochenergie-Lithium-Batterie, Akkulaufzeit 3-5 Jahre (Sendintervall 1 Stunde).
Antenne mit hohem Gewinn, integrierte Antenne und geteilte Antenne.
- Automatische Steuerung des Stromverbrauchs, Hochleistungsbetrieb beim Senden von Daten, Mikro-Leistungsbetrieb im Standby.
Unterstützung des Dienstes für dynamische Updates und Upgrades.
Unterstützung der Netzwerkzugangsmethode

Die richtige Position des Transmitterprozessrohrs hängt von dem zu messenden Medium ab.
1) Korrosive oder überhitzte Medien dürfen nicht unmittelbar mit dem Sender in Berührung kommen;

2) Verhinderung der Ablagerung von Schlacken im Druckrohr;

3) Verwenden Sie das Druckrohr so kurz wie möglich;

4) Die hydraulische Höhe in den beiden Druckrohren sollte ausgeglichen sein;

5) Das Druckrohr sollte an einem Ort mit geringem Temperaturgradient und Schwankungen installiert werden;

Bei der Messung des Gasdrucks ist ein mit der Prozessleitung verbundenes Druck induzierendes Rohr innerhalb eines Umfangs von 45° nach oben oder nach oben zu installieren.Der Sender sollte über dem Seitendruckanschluss installiert werden, damit Flüssigkeit in die Prozessleitung entladen werden kann.Bei der Messung des Flüssigkeitsdrucks ist ein Druck induzierendes Rohr an die Prozessleitung in horizontaler Richtung oder innerhalb von 45° nach unten in horizontaler Richtung angeschlossen zu installieren.Der Transmitter ist unter dem Druckanschluss an der Seite installiert, damit Gas in die Prozessleitung entladen werden kann.

Spezifikation

Der Installationsprozess eines drahtlosen Drucktransmitters ist relativ einfach und flexibel, aber um die Messgenauigkeit und Kommunikationsstabilität zu gewährleisten,Einige Einbaupunkte müssen beachtet werdenDie Installationsschritte und Vorsichtsmaßnahmen für den drahtlosen Drucktransmitter sind wie folgt:

Installationsschritte

1. **Wählen Sie den Standort der Installation aus**
- Stellen Sie sicher, daß der Anlagestandort den tatsächlich gemessenen Druck widerspiegeln kann, und vermeiden Sie Blindwinkel oder Rohrbiegen.
- Wählen Sie einen Ort ohne Störungen und vermeiden Sie starke elektromagnetische Störquellen wie Frequenzwandler, Radiosender usw.
- Sicherstellen, daß das Signal reibungslos an den Empfänger übertragen werden kann; bei der Fernübertragung sorgen Sie dafür, daß nicht zu viele Hindernisse bestehen.

2. **Verknüpfen des Messmediums**
- Verwenden Sie einen geeigneten Steckverbinder, um den Sender mit dem Druckrohr oder der Druckoberfläche zu verbinden.
- Stellen Sie sicher, dass die Schnittstelle gut versiegelt ist, um Leckagen zu vermeiden, die die Messgenauigkeit beeinträchtigen.
- Vermeiden Sie die direkte Exposition gegenüber starken Vibrationen oder drastischen Temperaturänderungen während der Installation.

3. **Stromversorgungs- und drahtlose Kommunikationskonfiguration**
- Überprüfen Sie die Batterie oder die externe Stromversorgung, um sicherzustellen, dass der Sender über ausreichende Stromversorgung verfügt.
- Das drahtlose Kommunikationsmodul konfigurieren und Kommunikationsparameter wie Frequenz, ID-Adresse, Datenübertragungsrate usw. festlegen.Stellen Sie sicher, dass die Kommunikationskonfiguration mit dem Empfänger abgestimmt ist.
- Bei Anlässen mit Explosionssicherheitsanforderungen ist sicherzustellen, dass explosionssichere Batterien oder Stromversorgungen verwendet werden, die den Normen entsprechen.

4. **Signalprüfung**
- Nach Beendigung der Installation wird ein Signaltest durchgeführt, um zu überprüfen, ob die Daten normal an den Empfänger übertragen werden können.
- Prüfen Sie die Messgenauigkeit des Drucktransmitters und kalibrieren Sie den Transmitter so, dass er den Messanforderungen entspricht.

5. **Fixen Sie den Sender**
- Verwenden Sie geeignete Befestigungsbefestigungen oder Flansche, um den Sender fest zu befestigen, um eine Lockerung zu vermeiden.
- Wenn es im Freien installiert werden muss, ist es am besten, eine Schutzhülle zu verwenden, um das Gerät vor natürlichen Faktoren wie Wind und Regen zu schützen.

Vorsichtsmaßnahmen

- **Vibrationen vermeiden**: Bei Installation an einem Ort mit starken Vibrationen sind Vibrationsminderungsmaßnahmen wie das Hinzufügen von Vibrationsminderungspads zu treffen.
- **Regelmäßige Wartung**: Überprüfen Sie die Batterieleistung des Geräts und ersetzen oder laden Sie die Batterie regelmäßig.
- **Schutzmaßnahmen**: Für raue Umgebungen ist sicherzustellen, dass der Sender über ein ausreichend hohes Schutzniveau verfügt, z. B. IP65 oder höhere wasserdichte und staubdichte Gehäuse.
- **Blitzschutz und Erdung**: Beim Einbau in Gebieten mit häufiger Blitzschutz sollten Blitzschutzmaßnahmen in Betracht gezogen und eine gute Erdung durchgeführt werden.
Installationsvorschläge für besondere Anlässe

- **Hoch- oder Niedertemperaturumgebung**: Wählen Sie einen für den Temperaturbereich geeigneten Sender aus, um Schäden an der Ausrüstung durch hohe oder niedrige Temperatur zu vermeiden.
- **Explosionssichere Umgebung**: Wir verwenden explosionssichere drahtlose Drucksendern und stellen sicher, dass die Explosionssicheren Normen und Anforderungen eingehalten werden.
- **Meeres- oder korrosive Umgebung**: Wählen Sie einen Sender aus korrosionsbeständigen Materialien, um die Lebensdauer der Ausrüstung zu verlängern.

Eine korrekte Installation kann die Messgenauigkeit und die Datenübertragungsstabilität des drahtlosen Drucktransmitters gewährleisten und seine Lebensdauer verlängern.

Produktwartung
1Alle Verbindungen des intelligenten Senders können nicht nach Belieben gelöst oder zerlegt werden.
2. Der intelligente Drucksender muss vorsichtig platziert und gehandhabt werden, um eine Beschädigung des Zwerchfells und anderer Zubehörteile zu verhindern.Es sollte in unsere Firma zurückgegeben werden.. Bei der Rückgabe achten Sie darauf, das Zwerchfell des Senders zu schützen und es während des Transports nicht beschädigen zu lassen.Verpacken Sie die gesamte Komponente in Antivibrationsmaterialien und versenden Sie sie zurück zu unserer Firma.

Entpacken und Vollständigkeit des Erzeugnisses
1Bei dem Auspacken prüfen Sie, ob die Verpackung intakt ist und ob das Modell, die Spezifikationen und der Auftragsvertrag des Senders mit der Verpackungsliste übereinstimmen.Überprüfen Sie, ob die zufälligen Zubehörteile vollständig sind.
2. Zubehör für Differenzdruck/Drucktransmitter
● 1 Exemplar der Gebrauchsanleitung
●1 Exemplar des Produktzertifikats
●1 Kopie der Daten der Produkteinführungsuntersuchung
●1 Satz Stecker, Kabelstecker, Montagehalter und U-Formkarte (optional)

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist die Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine Fuel Oil Diesel Flow Meter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
