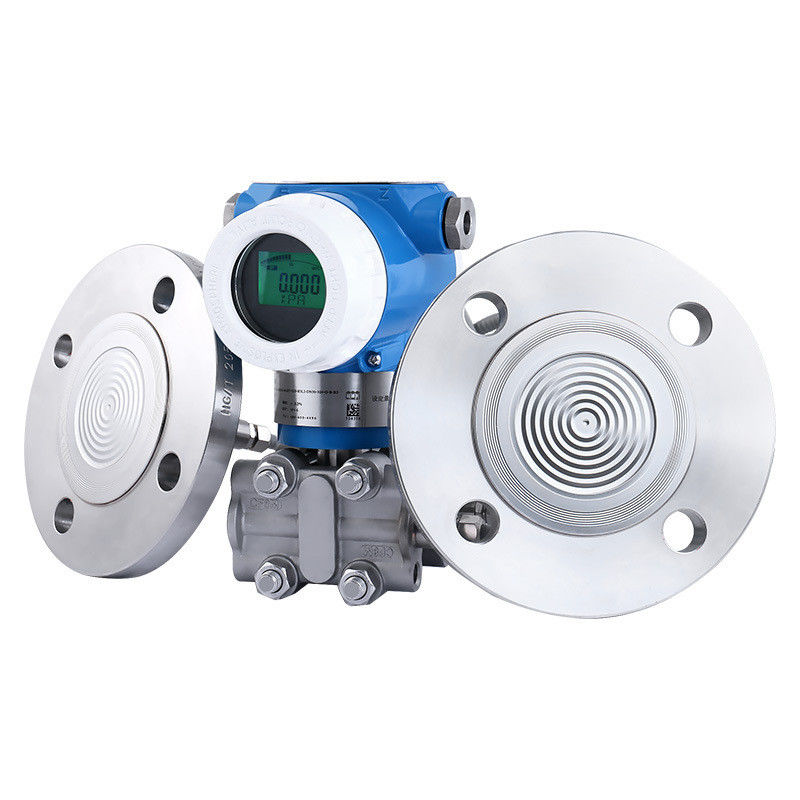

Doppelflanschdrucktransmitter zur präzisen Messung von Druck und Differenzdruck

Warnung und Vorsicht

Beschreibung
 Für Druck-/Differenzdrucktransmitter gibt es zwei Montageklammern, und die Installationsmethode ist die typische Installationsmethode.Anbringen Sie den Drucktransmitter an die Montagehalterung mit den 4 vorgegebenen Bolzen. Then fix the pipe-mounted bracket (B1) and the transmitter on a horizontal or vertical pipe of about φ50mm through U-shaped bolts or fix the panel-mounted bracket (B2) on the instrument panel with M10 bolts (prepared by the user). Um die Verbindung der Flansche oder des Übergangsgelenks mit der Druckleitung zu erleichtern, kann die Richtung des Senders gedreht werden.Der Nullpunkt wird sich nicht ändern.Wird der Flansch in eine horizontale Position gedreht, ist die daraus resultierende Änderung des Nullpunktes gleich der durch die Änderung der Position verursachten Differenz des Flüssigkeitsniveaus.

Überprüfen Sie, ob die Stromversorgung des Differenzdrucktransmitters umgekehrt angeschlossen ist und ob die positiven und negativen Pole der Stromversorgung korrekt angeschlossen sind.Messen Sie die Stromversorgung des Senders, um festzustellen, ob eine Gleichspannung von 24 V bestehtEs muss sichergestellt werden, dass die Stromversorgungsspannung, die an den Sender geleitet wird, ≥ 12 V beträgt (d. h. die Spannung am Eingangsterminal der Stromversorgung des Senders ≥ 12 V beträgt).Wenn keine Stromversorgung besteht, prüfen, ob der Stromkreis abgeschaltet ist, ob das Messgerät falsch ausgewählt wurde (Eingangsimpedanz ≤ 250Ω), usw. Wenn der Drucksender mit einem Messkopf ausgestattet ist,Sie müssen überprüfen, ob der Zählerkopf beschädigt ist (sie können zuerst die beiden Drähte des Zählerkopfes kurzschließen. Wenn der Kurzschluss normal ist, bedeutet dies, dass der Zählerkopf beschädigt ist).Wenn der Messkopf beschädigt istWenn es ein Problem mit dem Differenzdruck-Sender gibt,Sie können ein Ampereinheit in Serie an den 24V Stromversorgungskreis anschließen, um zu überprüfen, ob der Strom normal istWenn es normal ist, bedeutet dies, dass der Sender normal ist. Zu diesem Zeitpunkt sollten Sie überprüfen, ob andere Instrumente in der Schleife normal sind.Überprüfen Sie, ob die Stromversorgung an das Strom-Eingangsende des Senders angeschlossen ist, und das Stromkabel an den Stromanschlussanschluss anschließen.

Spezifikation


● Breiter Messbereich: 0­0,2kpa­41,37Mpa;
● Die Genauigkeit ist besser als 0,075 und das Bereichsverhältnis besser als 100:1;
● Er ist wirklich elektrisch isoliert, verringert die Auswirkungen der Erdung und verbessert die Störungssicherung.
● Verbessertes Anti-Interferenz-Design, eine starke Vor-Ort-Anti-Interferenz-Fähigkeit
● Der Kernkreislauf des intelligenten Senders besteht aus eingebetteten Sensoren und ist als Ganzes eingekapselt, was den Sender sehr zuverlässig macht.
● Minimale Temperaturverschiebung: Bei der Temperaturkompensation am Sender führen die Leiterplatte und der Sensor eine einheitliche Temperaturkompensation im gleichen Temperaturfeld durch.so ist der Kompensationseffekt besser und die Temperaturdrift wird weiter reduziert;
● Nullpunkt- und Spannweiteinstellung beeinflussen einander nicht;
● Leistungsfähige Konfigurationsfunktionen vor Ort: Nullpunkt, Vollskala, Anzeige, Einheit, obere und untere Reichweite, Dämpfung usw. sind einstellbar.
● Hochhelligkeits-LCD-Display mit Hintergrundbeleuchtung für ein einfaches Lesen in dunkler Umgebung. Der Displaykopf kann um 360° gedreht werden, um die Beobachtung vor Ort zu erleichtern;
● Der Sensor verfügt über einen nicht flüchtigen Speicher;
● Gute Stabilität, hohe Präzision, einstellbare Dämpfung und starke Einwegüberlastbeständigkeit;
● Zwei-Draht-System, konform mit dem HART®-Protokoll.
● Keine mechanischen Getriebeteile, weniger Wartungsarbeiten, robust und schwingungsbeständig;
● Das mit dem Medium in Berührung kommende Membranmaterial ist optional, und die explosionssichere Hülle ist optional;
- Ich weiß.


 Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
