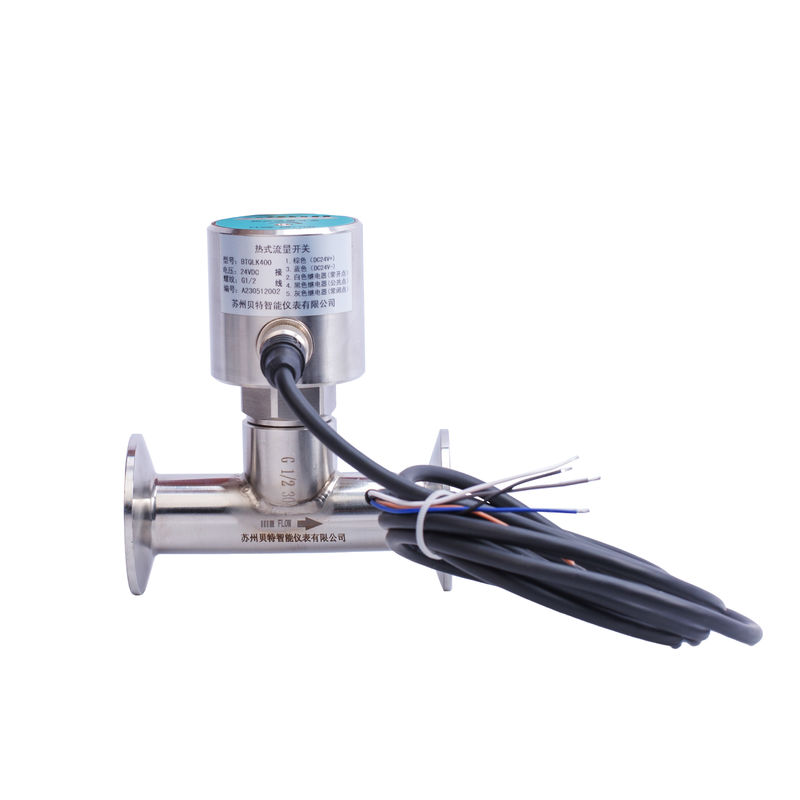

Anpassbarer FCS200 Wärmeflussschalter für Temperatur und Druck

Explosionssicherer Durchflussschalter FCS200

Grundparameter
1. Stromversorgung: 24VDC/220VAC
2Durchschnittliche Temperatur: -20°C bis 80°C
3Relative Luftfeuchtigkeit: 5% bis 95%
4Nenndruck: ≤ 1,6 MPa
5Gasstromgeschwindigkeit: 30 m/s
6Flüssigkeitsdurchfluss: 0 ̊2 m/s
7Schutzgrad: IP65
8. Anschaltzeit der Stabilisierung: ≤ 3 Minuten
9. Anschlusskabel: RVV4*1.0 Außendurchmesser: 10 mm±0,5 mm
10- Befestigungsmethode: G1/2 (nach Bedarf angepasst werden kann)
Hinweis: Die vom Kunden angegebenen Temperatur und Druck müssen angepasst werden.

Arbeitsprinzip
Der Wärmeflussschalter basiert auf dem L·V·King-Wärmeaustauschprinzip. An der Vorderseite ist ein Durchflusssensor installiert und zwei Sonden stehen in Kontakt mit dem Medium.Man misst die mittlere Temperatur, und die anderen Messungen und wird erhitzt; wenn kein mittlerer Durchfluss vorhanden ist, ist der Temperaturunterschied zwischen den beiden Sonden der größte, und wenn ein mittlerer Durchfluss vorhanden ist,Der Temperaturunterschied zwischen den beiden Sonden wird kleiner.Die Größe der Temperaturdifferenz hängt mit der Durchflussrate des Mediums zusammen. Je größer die Durchflussrate, desto kleiner die Temperaturdifferenz und desto kleiner die Durchflussrate.je größer der TemperaturunterschiedDer Temperaturunterschied ist am größten, wenn kein Durchfluss vorhanden ist, und hängt gleichzeitig mit der Wärmeleitfähigkeit und Luftfeuchtigkeit des Mediums selbst zusammen.Wenn die Durchflussgeschwindigkeit niedriger oder höher als ein bestimmter Wert ist, ist das Relais angeschlossen oder getrennt, und das Schaltsignal wird ausgegeben.

Installationsanleitung
Die Montageweise ist in der Abbildung dargestellt:
Schrauben Sie den Strömungsschalter an die G1/2-Anschlusssteckdose für die Detektionsleitung.

1. Öffnen Sie die Verbindungskiste, stecken Sie das Kabel durch den Kabel-Eingang, ziehen Sie die Kabel-Festigungsschrauben am Kabel-Eingang, trennen Sie den Endverbinder,das Stromkabel und den Anschlussdraht an die entsprechenden Endgeräte gemäß den Markierungen auf dem Endgerät anschließen, und stecken Sie dann den Endverbinder in die weibliche Steckdose ein.

2. Nachdem die Verdrahtung abgeschlossen ist, ziehen Sie die Abdeckung der Schachtel fest und befestigen Sie den Verdrahtungsanschluss, um sicherzustellen, dass die Verbindungskiste wasserdicht ist.

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
