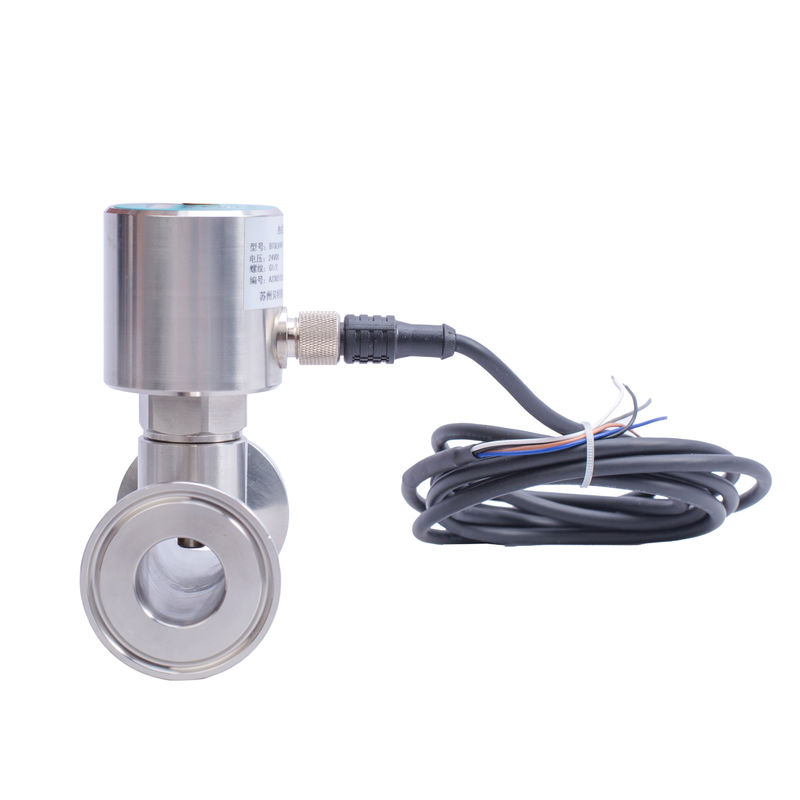

Wärmestromschalter

Beschreibung

I. Übersicht

TFS-800 ist ein Messgerät, das den Flüssigkeitsfluss in der Rohrleitung in Echtzeit überwachen und eine Signalleistung bereitstellen kann.Der Schaltwert kann vor Ort kontinuierlich angepasst werden, mit geringem Druckverlust und kompakter Struktur. Mehrere LEDs können den Durchflussstatus und den Schaltstatus in Echtzeit anzeigen. Einfach zu installieren,das Produkt ist für verschiedene Anforderungen an den Rohrdurchmesser geeignet und kann zur Überwachung der Durchflussrate von Flüssigkeiten in Rohrleitungen verwendet werden, Überwachung von Durchflussunterbrechungen oder Schutz von Pumpen vor Leerlauf.hydraulische Industrie und andere Orte, an denen eine Überwachung der Durchflussrate von Rohrleitungen erforderlich ist.

2. Leistungsparameter

Messbereich: 1 ̊150 cm/s (Wasser), 3 ̊/s ̊300 cm/s (Öl)

200 bis 3000 cm/s (Gas)

u Betriebsspannung: 24±20% VDC;

u Stromverbrauch: < 90 mA;

u Signalausgang: Relais (SPDT), PNP-Transistor;

Eigenschaften des Transistors:

u Schaltspannung: 24±20% VDC;

u Schaltstrom: ≤ 1,2 A;

Eigenschaften des Relais:

u Schaltspannung: ≤ 250 VAC/30 VDC;

u Schaltstrom: ≤ 3A;

u Initialisierungszeit: typischer Wert 8 s (2~15 s);

u Reaktionszeit: typischer Wert 2 s (1~15 s);

u Temperaturgradient: Obergrenze von 250°C/min;

u Schutzniveau: IP67

u mittlere Temperatur: -20 bis 80°C;

u Umgebungstemperatur: -10°70°C;

u Lagertemperatur: -20 bis 85°C;

u Druckwiderstand: 10 MPa;

u Material der Sonde: Edelstahl 304

u Schalenmaterial: 304 Edelstahl

3Anwendung des Produkts

Die Sensorkomponente und die Signalverarbeitungseinheit dieses Produkts sind integrierte Strukturen, und die Einstellungen für die Überwachung der Durchflussrate werden kontinuierlich angepasst.Der Überwachungsbereich hängt mit der Durchflussrate zusammen.Dieses Produkt wird für Überwachungsfunktionen in folgenden Aspekten verwendet: (1) Mittlerer Durchfluss/niedriger Durchfluss;

(2) Anwesenheit/Abwesenheit des Mediums; (3) Durchfluss/Stationarität des Mediums.

Dieses Produkt verwendet 6 in einer Reihe auf dem Panel angeordnete Anzeigeleuchten in verschiedenen Farben, um den Alarmstatus und die Strömungsgeschwindigkeit anzuzeigen, und gibt Schaltsignale über ein einzelnes Relais aus.Die Bedeutung der 6 Anzeigeleuchten ist wie folgt::

1 rote Anzeigeleuchte: bei Beleuchtung ist die eingestellte Durchflussgeschwindigkeit nicht erreicht;

1 gelbe Anzeigeleuchte: Bei Beleuchtung wird die eingestellte Durchflussgeschwindigkeit erreicht/überschritten und das Relais beginnt zu wirken;

4 grüne Anzeigeleuchten: Wenn die eingestellte Durchflussrate überschritten wird, leuchten sie in Folge an. Je mehr Lichter an, desto größer ist die Durchflussrate. Wenn die Durchflussrate abnimmt, gehen sie in umgekehrter Reihenfolge aus.

4- Erscheinungsstruktur und elektrische Definition

Der Strömungsschalter wird mit einem Kabel- oder Steckverbinder verbunden.

Strukturdimensionszeichnung:

Elektrische Definition: M12*1 Luftfahrtstecker

Tabelle 1 Elektrotechnische Definition

Kabeldiagramm
- Ich weiß.

5. Produktinstallation

1Bei der Installation des Produkts muss die Sonde vollständig in die Flüssigkeit eingetaucht werden.Vorsicht bei der Verwendung geeigneter Methoden, um zu vermeiden, dass die Sonde unterhalb der Rohrwand gedrückt wird.

2Wenn die Flüssigkeit das Rohr nicht vollständig füllen kann, muss das Produkt an der Unterseite des Rohres montiert werden (Abbildung 3).

3. Wenn im Rohr möglicherweise Sedimente vorhanden sind, installieren Sie das Produkt bitte an der Seitenwand des Rohres, installieren Sie es horizontal (Abbildung 4) und vermeiden Sie Luft und Sedimente.

4Bei der Montage des Produkts auf einem geraden Rohr abseits einer Kurve oder Kreuzung sollte die Länge des geraden Rohres nicht weniger als das Vierfache des Rohrdurchmessers betragen.

6Anpassung der Produkte

Nachdem das Produkt auf dem Rohr montiert ist, verbinden Sie bitte die Drähte nach dem elektrischen Anschluss.Schalten Sie den Strom ein und warten Sie, bis das Produkt 2 Minuten lang stabil funktioniert, bevor Sie mit der Einstellung beginnen.

Wie in Abbildung 5 gezeigt, schrauben Sie die staubdichte Schraube am oberen Ende des Produkts ab, und Sie können das Einstellende Ende des Potentiometers sehen.Stehen Sie am Auslassende des Produkts und drehen Sie mit einem Schraubenzieher das Einstellende Ende des Potentiometers im Uhrzeigersinn. Die Anzeigeleuchte geht von links nach rechts. Sie leuchtet in Abfolge auf und schaltet ab. Für verschiedene Anwendungen folgen Sie den folgenden Schritten, um sie anzupassen.Wenn der Anpassungseffekt zu einem bestimmten Zeitpunkt nicht zufriedenstellend ist, können Sie die Einstellung mehrmals wiederholen.Warten Sie, bis die Flüssigkeit 15 bis 30 Sekunden lang stabil fließt, bevor Sie das Potentiometer jedes Mal einstellen, wenn sich die Durchflussrate ändert.

●Medienfluss/Reduzierungsdurchfluss

1. Eine niedrigere Grenzflussrate oder eine niedrigere Standardflussrate als die festgelegte Überwachungsflussrate festzulegen;

2. Richten Sie das Potentiometer so ein, dass die rote LED leuchtet;

3- die zu kontrollierende Durchflussrate wiederherstellen, den Durchfluss des Mediums auf die zu überwachende Durchflussrate bringen,und das Potentiometer so einstellen, dass das gelbe Anzeiglicht und mindestens ein grünes Anzeiglicht an sind.

●Die Medien sind still/fließen

Wenn das Medium eine bestimmte Durchflussgeschwindigkeit erreicht, wird das Rotlicht angezeigt, wenn das Medium nicht fließt.das gelbe und mindestens ein grünes Anzeiglicht leuchtet.

●Die Medien existieren/bestehen nicht

Wenn das Medium in der Rohrleitung vorhanden ist oder eine bestimmte Durchflussgeschwindigkeit erreicht ist, wird das Rotlicht angezeigt.das gelbe und mindestens ein grünes Anzeiglicht sind angeschaltet.

7. Vorsichtsmaßnahmen

Bitte lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und führen Sie die korrekte Verkabelung nach dem elektrischen Anschluss des Produkts durch.

Vor dem Anschließen der Stromversorgung ist sicherzustellen, dass die Stromversorgungsspannung innerhalb des Stromversorgungsbereichs des Produkts liegt.

Achten Sie auf die Anlagerichtung und -methode.

8. Verantwortung

Innerhalb eines Jahres ab dem Versanddatum ersetzt oder repariert unser Unternehmen kostenlos Produkte mit Qualitätsfehlern, die durch Material- und Verarbeitungsprobleme verursacht wurden.bei Produktfehlern, die während des Gebrauchs aus nichtqualitativen Gründen entstehen, wird unsere Firma für die Reparaturen verantwortlich sein und nur die Materialkosten berechnen.

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
