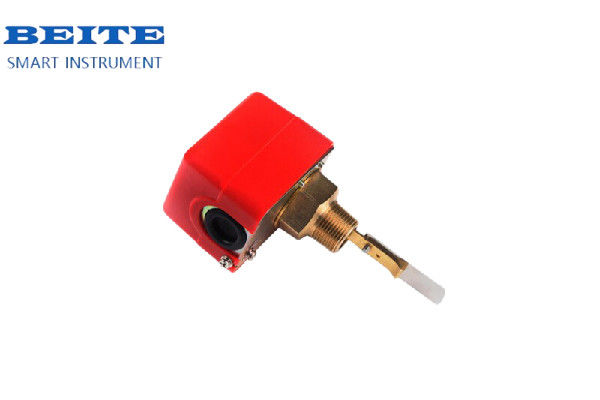

Schaltflächenwechsel des Baffeltyps

Merkmale des Produkts:

1. Übersicht Der Baffle-Flow-Switch besteht ausschließlich aus Edelstahl und hat eine bessere Leistung als gewöhnliche Flow-Switches.Die Plug-in-Verbindung übernimmt G1 ThreadDer Rohr-Abschnitts-Typ verwendet eine Flanschverbindung, und spezielle Strukturen können nach Kundenanforderungen angepasst werden.
Haupttechnische Indikatoren
◆Umgebungstemperatur: -40-90°C
◆ Einbauposition: Der Pfeil auf der Schale entspricht der Strömungsrichtung
◆ Durchschnittliche Temperatur: -40-150°C
◆ Installationsleitung: DN15~DN150
◆ Kontaktkapazität: AC250V 1A (Widerstand), ein Paar normal geöffneter und normal geschlossener Kontakte.
◆ Druckwiderstand: 4,0 MPa
◆Verbindungsfaden: G1" Rohrfaden oder andere Größen

◆Verbindungsflansche: HGANSIJIS/DIN optional
◆ Schutzstandard: IP65

Spezifikation

  Einrichtung
1. Der Verbindungsfaden ist ein 1 ′′ spitzerer Rohrfaden. Achten Sie darauf, dass Sie das PTFE-Rohstoffband während der Installation um den spitzeren Faden wickeln.

2. Flanschanschluss, passender Flussschalter nach Rückflansch-Spezifikation, Auswahl der geeigneten Dichtungsdichtung und Installation von Schrauben, um eine gleichmäßige Kraft zu tragen.
3Die Verzerrung entspricht der Strömungsrichtung des Mediums.
4Vor und nach dem Strömungsschalter sollte ein langer, gerader Rohrschnitt vorhanden sein, der mehr als das Fünffache des Rohrdurchmessers beträgt.

Einstellung des Schaltpunktes
Wenn der Benutzer den Schaltpunkt genau einstellen muss, schlägt er es der Fabrik beim Kauf vor, und die Fabrik kalibriert ihn.Wenn sich der Schalter (schwarzer Kunststoffteil) gegen die Wasserrichtung bewegt, steigt der Aktionswert (d. h. ein größerer Durchfluss ist erforderlich, um den Schalter zu öffnen), andernfalls sinkt der Aktionswert. Nach der Einstellung sperren Sie die Schrauben.Sie können sich zunächst mit dem Handlungsprozess des Schalters vertraut machen, bevor er eingestellt wirdWenn der Schalter nicht im Feld installiert ist, bewegen Sie die Lünette von Hand, stellen Sie sie ein und wiederholen Sie, um zu überprüfen, ob die Einstellung des Schaltpunktes korrekt ist.Um zu überwachen, ob der Schalter funktioniert, kann ein Multimeter an den Schaltkreis angeschlossen werden, um festzustellen, ob die Operation erfolgt.

Durchflusstabelle

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
