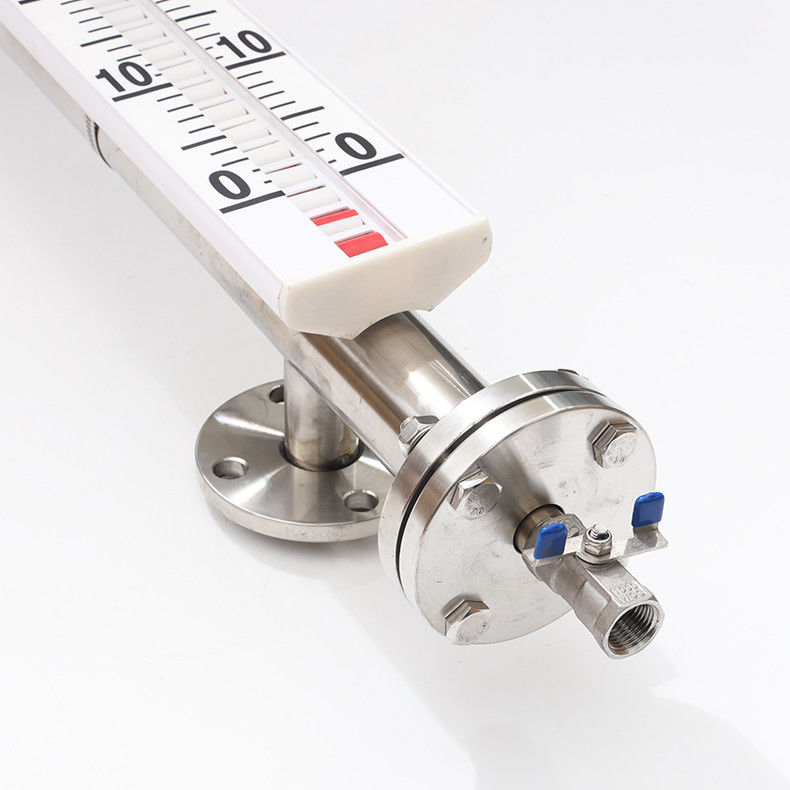

Magnetflap-Flüssigkeitsmessgerät Flüssigkeitsmessgerät

 UZ-AF magnetische Schwimmstandsmessung

Beschreibung
Wie in der Abbildung gezeigt, wird das magnetische Schwimmstandsmessgerät auf der Grundlage des Schwimmprinzips und der magnetischen Kopplung entwickelt.der Schwimmer im Hauptrohr des Höhenmessers steigt oder fällt ebenfallsDer magnetische Stahl im Schwimmer wird durch eine magnetische Kopplung an den Flip-Spaltenanzeiger übertragen, wodurch die roten und weißen Flip-Spalten zum Flip fahren.Die Flip-Säule flippt von Weiß nach RotDie Grenze zwischen Rot und Weiß des Indikators ist die tatsächliche Höhe des mittleren Niveaus im Behälter.so wird die Angabe des Flüssigkeitsniveaus realisiert.

Grundparameter
Messbereich: (200-25000) mm
Genauigkeit: 10 mm
Durchschnittliche Temperatur: ≤ 450°C
Arbeitsdruck: ≤ 32 MPa
Durchschnittliche Dichte: ≥ 0,45 g/cm3
Durchschnittliche Viskosität: ≤ 0,4 Pa·S
Anschlussflansche: GB9119-2000 Standard, kann auch nach den tatsächlichen Anforderungen des Kunden angepasst werden.
Anmerkung: Wenn die Anbringung des Höhenmessers von der Umgebung beeinflusst wird, ist die räumliche Position L1≤300 mm, die bei der Bestellung eindeutig angegeben werden sollte.


Aufwachen Grundsatz
Die UHZ/C-Serie magnetische Flip-Säule Flüssigkeitsstandsmesser basiert auf dem Prinzip der Auftriebskraft und magnetische Kopplung. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). 180°C drehen und weiß anzeigen) um den Zweck der Messung und Anzeige der Position des gemessenen Flüssigkeitsgehalts zu erreichen.UHZ/C-Serie magnetische Flip-Säule Flüssigkeitsmessgerät hat einen Hohlraum, der den Schwimmer aufnimmtSie bildet eine Verbindung zum Behälter durch Flansche oder andere Schnittstellen.Der Flüssigkeitsgehalt liegt in der gleichen Höhe wie der Flüssigkeitsgehalt im Behälter., so dass der Schwimmer in der Höhle steigt und fällt mit dem Anstieg und Fall des Flüssigkeitsniveaus im Behälter; wir können den Flüssigkeitsniveaus zu diesem Zeitpunkt nicht sehen, also haben wir einen Schwimmer außerhalb der Höhle installiert.Ein Flip-Spalte-DisplayWenn wir den Schwimmer machen, installieren wir einen Magnetstahl an der Verbindung des Schwimmers, der in die Flüssigkeit und den schwimmenden Teil sinkt.Der Magnetismus wird durch die Schale an die Flip-Säule übertragen.. Anzeige, schieben Sie die magnetische Flip-Säule um 180°; da die magnetische Flip-Säule ein Zylinder aus zwei Halbzylindern besteht, rot und weiß,die Farbe außerhalb des Displays in Richtung Flip-Säule ändert sich nach einem Umdrehen um 180° (rot unterhalb des Flüssigkeitsniveaus), weiß über der Flüssigkeitsstufe) ), ist die Verbindung der beiden Farben die Höhe der Flüssigkeitsstufe. Jede magnetische Flip-Säule hat eine zweifarbige axial symmetrische Struktur.Der Abstand zwischen den beiden magnetischen Flip-Säulen ist 10 mm oder 20 mmWeiß und Rot werden für den Gas- bzw. den Flüssigphasen verwendet.Sie können auch den unteren Teil weiß wählen, um den flüssigen Teil anzuzeigen und den oberen Teil rot, um das Gas anzuzeigenDie Schnittstelle von Rot und Weiß ist die Grenze zwischen der Flüssig- und der Gasphase.Dieses Flüssigkeitsmessgerät kann auch für die Schnittstellenmessung zwischen zwei Medien mit unterschiedlicher Dichte verwendet werden.
Bei der Überwachung des Flüssigkeitsniveaus wird ein magnetischer Schalter hinzugefügt.Das magnetische Schaltsignal kann zur Steuerung oder Alarmierung des Flüssigkeitsniveaus verwendet werdenFernübertragung Der Übertragungstyp besteht darin, einen Übertragungssensor von 4 bis 20 mA auf der Grundlage des Flüssigkeitspegelmessers der magnetischen Flip-Säule hinzuzufügen.Die Änderungen des Flüssigkeitsniveaus werden über den Übertragungssensor an den Kontrollraum übertragen., Kabel und Instrumente zur Fernsteuerung.

Spezifikation

Produkteigenschaften von UHZ/C-Serie-Magnetflip-Säulenflüssigkeitsmessern
Die benetzten Teile der UHZ/C-Reihe magnetischen Flip-Säulen-Niveaumessgeräte bestehen aus 321, 316, 316L, 304, 321 ausgekleideten PTFE (Polytetrafluorethylen), PVC, PP und anderen Materialien.Der Betrieb ist stabil und zuverlässigDieses Produkt entspricht der Norm HG/T2742-95, Flansche entspricht der Norm HG/20592-97.
1. Das Design ist einfach, kompakt, robust und zuverlässig, hat eine lange Lebensdauer, ist wartungsfrei und kann viele Jahre im Freien installiert und verwendet werden;
2Die Messröhre ist vollständig isoliert von dem Anzeigeteil des Flüssigkeitsniveaus, dem Flüssigkeitsniveaus-Sender und dem Alarmschalter in Bezug auf Druck und Gaswiderstand.
3- breiter Betriebsdruckbereich, Druckwiderstand ≤ 16 MPa;
4- breiter Betriebstemperaturbereich, gewöhnlicher Typ ≤ 350°C,
Ferngetriebe ≤ 80°C, Korrosionsschutz ≤ 120°C
5.Weit verbreitet für die Messung von hochkorrosiven, brennbaren, explosiven, giftigen und anderen Flüssigkeiten;
6. Jedes Modell kann mit einem oder mehreren Alarmschaltern ausgestattet werden, um automatischen Alarm bei hohem und niedrigem Flüssigkeitsgehalt zu erzeugen;
7Jedes Modell kann mit einem optionalen 4-20mA-Flüssigkeitspegelsensor ausgestattet werden, um eine zentralisierte Fernmessung und -steuerung zu erreichen.
Die Produkte der UHZ/C-Reihe für Magnet-Flip-Säulen-Flüssigkeitsmessgeräte gelten für
UHZ/C-Serie magnetische Flip-Säulen-Levelgauge kann weit verbreitet in verschiedenen Flüssigkeitsspeichertanks, Speichertanks, Flüssigkeitsspeicherpools, Reaktionstanks, Fermentationstanks usw. in Erdöl, Chemie,Ölfelder- in der Industrie, in der Medizin, in der Nahrungsmittelindustrie, im Weinbau und in anderen Industriezweigen: Erdölprodukte, Flüssiggas, flüssiges Ammoniak, starke Säure- und Alkaliflüssigkeiten, Kraftwerksboilerfässer, Dehäratoren, Abflusstanks, Rückwassertanks,Hochdruck- und Niederdruckheizungen, Kondensatoren, Verdampfer und andere Druckbehälter mit 321, 304, 321+ ausgekleideten (F46, F4, PTFE), 316, 316L, PVC, PP-kompatiblem Flüssigkeitsmedium,Messung und Anzeige von Flüssigkeitsoberfläche und zwei verschiedenen MedienoberflächenEs gibt eine Vielzahl von Installationsformen, aus denen die Benutzer wählen können, um sich den Anforderungen verschiedener Anlässe und Umgebungen anzupassen.von Natur aus sicher und explosionssicher, kann den Anforderungen verschiedener Anwendungsfälle gerecht werden.
Zusätzliche Funktionsmöglichkeiten des UHZ/C-Serie-Flippkolumnenflüssigkeitsmessers
Um den Bedürfnissen verschiedener Anlässe und Umgebungen gerecht zu werden, können folgende Optionen hinzugefügt werden:
1Jedes Modell kann mit einem optionalen passiven, selbsthaltenden ON/OFF-Alarmschalter ausgestattet werden, um eine automatische Steuerung oder Alarmierung von hohen und niedrigen Flüssigkeitswerten zu realisieren.
2Jedes Modell kann mit einem optionalen 4-20mA-Flüssigkeitspegelsensor ausgestattet werden, um eine zentralisierte Fernmessung und -steuerung zu erreichen.
3Das Abflussventil am unteren Rand des Flüssigkeitsmessgeräts erleichtert die Entwässerung während des Betriebs.

- Ich weiß.

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
