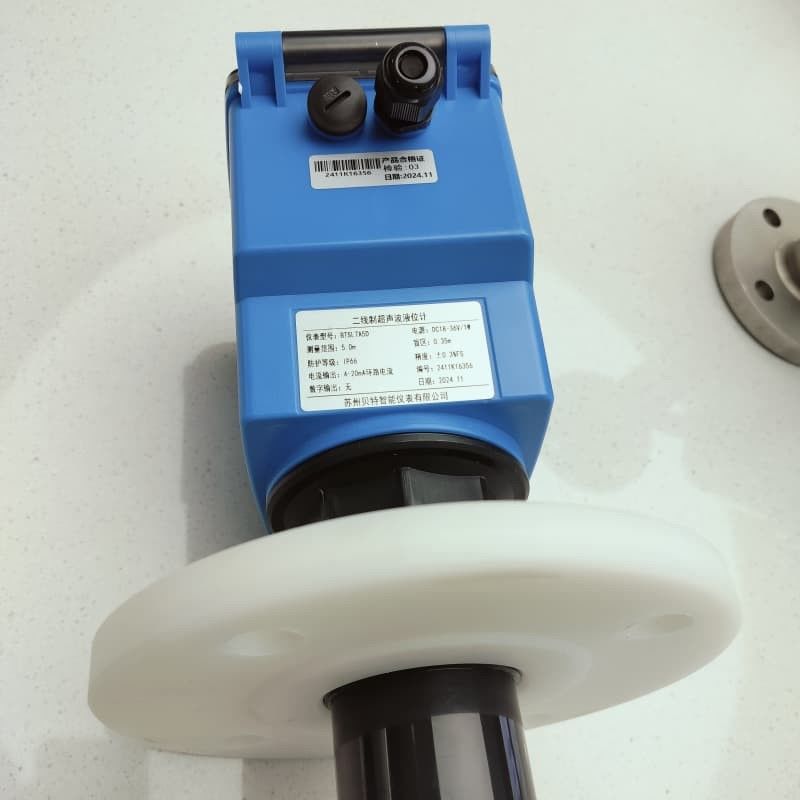

Advanced Two Wire Industrial Automation Ultraschallflüssigkeitsmessgerät

Der zweischnürige Ultraschallpegelmesser ist ein Gerät zur Messung von Flüssigkeits- oder Feststoffpegeln, das üblicherweise in der industriellen Automatisierung verwendet wird.Materialüberwachung und UmweltmanagementDas Funktionsprinzip besteht darin, den Zeitunterschied der Ultraschallwellenverbreitung im Medium zur Bestimmung des Flüssigkeitsgehalts zu verwenden.Das Gerät berechnet die Höhe der Flüssigkeit oder die Anhäufungshöhe des Materials, indem es Ultraschallsignale aussendet und reflektierte Signale empfängt.

Hauptmerkmale:

1. **Zwei-Draht-Konstruktion**:

- Im Gegensatz zu herkömmlichen Vier- oder Drei-Draht-Levelzählern verwendet der Zwei-Draht-Ultraschall-Levelzähler zwei Kabel zur Verbindung: ein Kabel zur Stromversorgung und ein anderes für die Signalübertragung.Die Kabelleitung und Verkabelung sind einfacher, was die Installations- und Wartungskosten senken kann.

2. **Hohe Genauigkeit und hohe Stabilität**:

- Das Messgerät hat eine hohe Messgenauigkeit und Stabilität und eignet sich für verschiedene Anforderungen an die Messung des Flüssigkeitsniveaus.

3. **Kontaktfreie Messung**:

- Da die Messung mit Ultraschallwellen erfolgt, kann verhindert werden, daß die Flüssigkeit oder das Material mit dem Sensor in Berührung kommt, wodurch der Wartungsaufwand durch Materialkorrosion verringert wird.Skalierung und andere Probleme.

4. **Weite Anwendung**:
- Zwei-Draht-Ultraschall-Levelmeter können in der Messung des Niveaus, insbesondere für korrosive Flüssigkeit, Abwasserbehandlung, Tankniveauüberwachung, chemische Lagerung und andere Bereiche weit verbreitet verwendet werden.

5. ** starke Störungsbekämpfungsfähigkeit **:
- Das Gerät wurde mit Blick auf die Probleme der elektromagnetischen Störungen in Industrieanlagen konzipiert und verfügt in der Regel über eine starke Störungshemmung und kann in komplexen Umgebungen normal arbeiten.

6. ** Alarm und Fernüberwachung**:
- Viele zweischnürige Ultraschallpegelzähler verfügen über eine Flüssigkeitspegellalarmfunktion, die zeitnah Signale aussenden kann, um die Bediener daran zu erinnern, sich damit auseinanderzusetzen.Moderne Versionen von Höhenmessern unterstützen auch die Fernüberwachung, die für die Fernsteuerung und -steuerung geeignet ist.

Arbeitsprinzip:
- Der zweischnürige Ultraschallpegelmesser verwendet das Ausbreitungsprinzip der Ultraschallwelle zur Messung.Das Signal verbreitet sich auf die Flüssigkeitsoberfläche oder die Materialoberfläche und wird zurück reflektiert.Die Höhe des Flüssigkeitsniveaus wird auf der Grundlage der Zeit berechnet, die für die Übertragung und Empfang der Ultraschallwelle in Verbindung mit der Schallgeschwindigkeit benötigt wird.Die Schallgeschwindigkeit ändert sich je nach Temperatur, Druck und dielektrische Konstante des Mediums, so daß es in der Regel notwendig ist, diese Faktoren auszugleichen, um die Messgenauigkeit zu verbessern.

Vorteile:
- **Niedrige Kosten**: Das zweischnurige Design reduziert die Komplexität der Montage und Verkabelung und senkt so die Gesamtkosten.
- **Einfache Montage**: Durch die Verbindung mit zwei Kabeln ist die Montage einfacher als bei herkömmlichen Vierdrahtgeräten.
- **Fernregelung**: Viele zweischnürige Ultraschallpegelzähler können eine Fernregelung und Konfiguration unterstützen, was für den Betrieb vor Ort praktisch ist.
Anwendungen:
- **Wasserindustrie**: Für die Überwachung des Flüssigkeitsniveaus während der Abwasser- und Abwasserbehandlung verwendet.
- **Petrochemie**: Messung des Flüssigkeitsniveaus in Ölbehältern und chemischen Speichertanks.
- ** Lebensmittel und Getränke**: Geeignet für die Lagerung und Kontrolle von flüssigen Lebensmitteln und Getränken.
- **Umweltschutzindustrie**: Überwachung der Veränderungen des Flüssigkeitsniveaus in verschiedenen Reinigungsbecken.

Anmerkungen:
1. **Umweltfaktoren**: Die Messung von Ultraschallpegelmessern kann von Umweltfaktoren wie Temperatur, Luftfeuchtigkeit und Druck beeinflusst werden und erfordert eine ordnungsgemäße Kalibrierung.
2. **Spiegeloberfläche**: Die Flüssigkeitsoberfläche sollte glatt sein. Schaum, Dampf usw. können das reflektierte Signal beeinträchtigen und Messfehler verursachen.
3. **Hindernisse**: Der Ultraschallsender und -empfänger des Höhenmessgeräts sollten vor Schmutz oder Sediment geschützt werden, da sonst die Messgenauigkeit beeinträchtigt wird.

Die Vorteile des zweischnürigen Ultraschallpegelmessers liegen in seiner einfachen Verdrahtung und seinen geringen Kosten.Es ist jedoch auch notwendig, die oben genannten Umweltfaktoren und Einschränkungen bei der tatsächlichen Verwendung zu berücksichtigen, um eine genaue Messung zu gewährleisten..


Beschreibung

Ein Ultraschallflüssigkeitsmessgerät ist ein digitales Flüssigkeitsmessgerät, das durch einen Mikroprozessor gesteuert wird.Die Schallwelle wird von der Flüssigkeitsoberfläche reflektiert und vom gleichen Sensor oder Ultraschallempfänger empfangenEs wird durch einen piezoelektrischen Kristall oder eine magnetostriktive Vorrichtung in ein elektrisches Signal umgewandelt und durch die Schallwelle übertragen und empfangen.Zeit zur Berechnung der Entfernung vom Sensor zur Oberfläche der MessflüssigkeitAufgrund der berührungslosen Messung ist das Messmedium nahezu unbegrenzt und kann weit verbreitet zur Messung der Höhe verschiedener flüssiger und fester Materialien verwendet werden.

Mehrpuls-niedrigspannungs-Mehrpunkt-Übertragungsschaltung, doppelt ausgewogene Geräuschunterdrückung Mehrpunktempfangsschaltung
Es verbessert die Zuverlässigkeit des Geräts, löst das Problem der ungenauen Messung von ungleichmäßigen Materialwerten und verbessert die Störungssicherheit erheblich,so dass es in der Nähe des Übertragungsmasten des Umspannwerks stabil funktionieren kann.
Automatische Leistungsanpassung, Steigerungskontrolle, Temperaturkompensation.
Yinglings Erkennungstechnologie und reiche Softwarefunktionen eignen sich für verschiedene komplexe Umgebungen.
Die Technik zur Berechnung der Wellenform verbessert die Messgenauigkeit des Geräts.
Die Funktion zur Unterdrückung von Interferenz-Echo stellt die Echtheit der Messdaten sicher.
Die 16-Bit-D/A-Konvertierung verbessert die Genauigkeit und Auflösung der aktuellen Ausgabe.
Der Sensor besteht aus Tetrafluorethylen und kann in verschiedenen ätzenden Situationen eingesetzt werden.
Mehrere Ausgabeformen: programmierbare Relaisleistung, hochpräzise 4-20mA-Stromleistung, Rs-485-Digitalkommunikationsleistung, Split-Ultraschall-Flüssigkeitsstufeprobe.


Spezifikation

Hauptparameter des integrierten Ultraschallflüssigkeitsmessers

Hauptparameter eines korrosionsbeständigen Sensorgehäuses des Typs Split-Ultraschallflüssigkeitsmessgerätes

Technische Indikatoren

Installationsprinzip
Wenn der Ultraschallflüssigkeitsmessgerät arbeitet, werden vom Wandler (Sonde) hoffrequente Puls-Schallwellen emittiert und von der Oberfläche des Messobjekts (Wasseroberfläche) reflektiert.Das zerbrochene reflektierte Echo wird vom gleichen Wandler (Sonde) empfangen und in ein elektrisches Signal umgewandelt. Die Zeit zwischen der Impulsübertragung und dem Empfang (die Bewegungszeit der Schallwelle) ist proportional zur Entfernung vom Wandler zur Oberfläche des Objekts.Die Beziehung zwischen der Übertragungsdistanz der Schallwelle S, die Schallgeschwindigkeit C und die Übertragungszeit T können durch die Formel ausgedrückt werden: S= CXT /2
Bei der Installation eines Ultraschallflüssigkeitspegelmessers ist das Blind-Zone-Problem des Ultraschallflüssigkeitspegelmessers zu berücksichtigen.Der Ultraschallsender kann den Flüssigkeitsgehalt nicht messen.Bei der Bestimmung des Messbereichs des Ultraschallflüssigkeitsmessgeräts ist daher ein Abstand von 50 cm zu belassen.Die Sonde des Senders muss höher sein als der maximale Flüssigkeitsgehalt.Nur so kann die genaue Überwachung des Flüssigkeitsniveaus und die Sicherheit des Ultraschallflüssigkeitsniveaumessers gewährleistet werden.
Im tatsächlichen Gebrauch wurde das Flüssigkeitsmessgerät aufgrund schlechter Installationsüberlegungen in Wasser eingetaucht, wodurch das Flüssigkeitsmessgerät vollständig beschädigt wurde.
Eigenschaften des Ultraschallpegelmessers SGM
Niedriger Preis, geringe Größe und geringes Gewicht, kann für die berührungslose Messung von Flüssigkeiten und Massenfesten in der Lebensmittel-, Chemie-, Halbleiter- und anderen Industrie eingesetzt werden,und kann für die Fernüberwachung des Niveaus und die Pumpenkontrolle verwendet werden.
Es ist auf die mechanische Anlage zu achten: Die Anlage sollte senkrecht zur Oberfläche des zu messenden Gegenstandes sein, und es sollte vermieden werden, dass sie zum Messen von Schaumstoffobjekten verwendet wird.und verhindern, dass sie in einer Entfernung von weniger als der Blindzone entfernt von der Oberfläche des Messobjekts (blinde Zone) installiert werden: jedes Produkt wird eine Norm haben, die mit dem Produkt bekannt sein wird), sollte davon ausgegangen werden, daß der Balken blockierende Stoffe vermeidet und nicht den Füllmund und die Behälterwand erreicht.Bei der Erkennung großer fester Objekte, sollte die Orientierung der Sonde angepasst werden, um Messfehler zu reduzieren.

Katalog

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist die Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine Fuel Oil Diesel Flow Meter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
