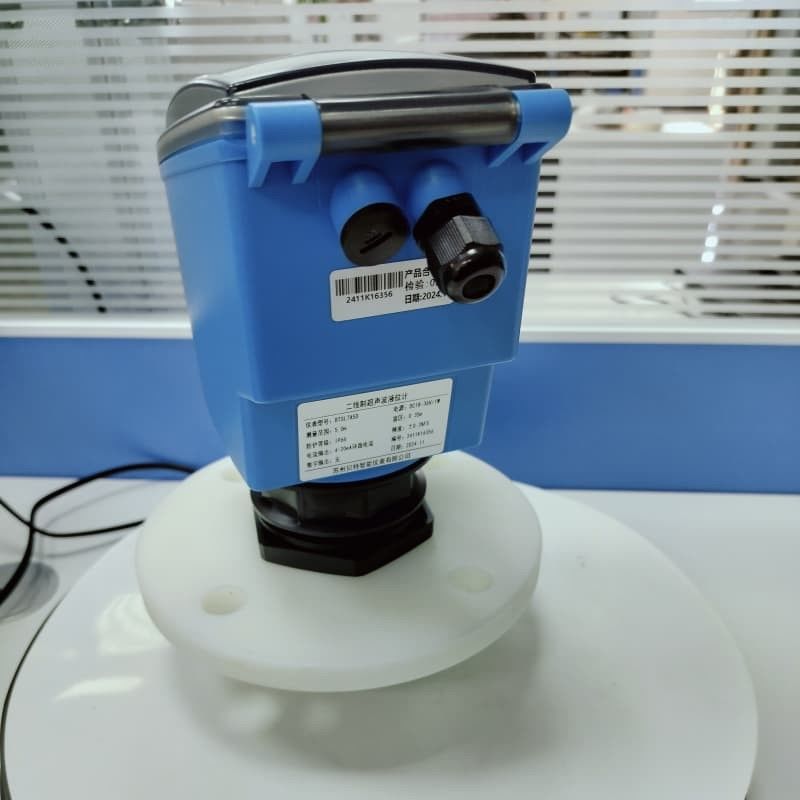

Hochleistungs-Ultraschallflüssigkeitsmessgerät

Der zweischnürige Ultraschallpegelmesser ist ein häufig verwendetes Messgerät für den Flüssigkeitspegel.die folgenden Hauptaspekte umfassen::

1. **Messbereich**
- Der Messbereich des Flüssigkeitsniveaus beträgt in der Regel **0,3 ~ 30 m**, wobei der spezifische Bereich vom Modell und dem Anwendungsszenario abhängt.

2. ** Blinde Zone **
- Normalerweise ** 0,2 ~ 0,5 Meter **, was den Bereich anzeigt, der in der Nähe der Sonde nicht effektiv gemessen werden kann.

3. ** Genauigkeit **
- Die Messgenauigkeit beträgt in der Regel **±0,5%~±1%** oder höher, je nach Qualität der Ausrüstung und dem Kalibrierstatus.

4. ** Entschließung **
- in der Regel **1 mm** oder weniger, was die minimale Veränderungsempfindlichkeit des Flüssigkeitsniveaus bestimmt.

5. **Betriebsspannung**
- Zwei Leitungen, die Stromversorgungsspannung beträgt in der Regel **DC 24V**, und die Stromversorgung und die Signalübertragung teilen sich zwei Leitungen.

6. **Ausgangssignal**
- üblicherweise **4~20mA** Analogsignal, das direkt mit dem PLC- oder DCS-System verbunden werden kann.
7. **Temperatur der Arbeitsumgebung**
- -20°C ~ 60°C oder ein größerer Temperaturbereich, je nach Material und Konstruktion.
8. **Schutzniveau**
- Normalerweise **IP65~IP68**, geeignet für feuchte oder staubige Umgebungen.

9. ** Übertragungsfrequenz**
- in der Regel **20~200 kHz**, wählen Sie unterschiedliche Frequenzen, um sich an die Art der Flüssigkeit entsprechend dem Anwendungsszenario anzupassen.

10. **Einbaumethode**
- Unterstützt mehrere Installationsmethoden wie Gewinde, Flansche, Wandhängen usw., um den Anforderungen verschiedener Szenarien gerecht zu werden.

11. **Material**
- Die Sonde und die Hülle bestehen überwiegend aus korrosionsbeständigen Materialien (z. B. Polypropylen, PVDF, Edelstahl),geeignet für komplexe Umgebungen wie die chemische Industrie und den Umweltschutz.
12. **Messmedium**
- Kann für flüssige Medien wie sauberes Wasser, Abwasser, Öl usw. verwendet werden. Einige Modelle unterstützen die Messung von Pulver- oder Festpartikeln.

13. **Weitere Parameter**
- **Antwortzeit**: in der Regel 1 Sekunde oder kürzer.
- **Anti-Interferenz-Fähigkeit**: Verbessertes Design zur Anpassung an komplexe elektromagnetische Umgebungen.
- **Kommunikationsoberfläche (optional) **: Einige Modelle unterstützen die Kommunikation mit dem HART-Protokoll oder MODBUS.

Wenn es ein bestimmtes Modell gibt, können Sie die detaillierten Parameter weiter bestätigen!

Fortgeschrittenes Zwei-Draht-Design für industrielle Automatisierung mit Ultraschallflüssigkeitsmessgerät

Der zweischnürige Ultraschallpegelmesser ist ein Gerät zur Messung von Flüssigkeits- oder Feststoffpegeln, das üblicherweise in der industriellen Automatisierung verwendet wird.Materialüberwachung und UmweltmanagementDas Funktionsprinzip besteht darin, den Zeitunterschied der Ultraschallwellenverbreitung im Medium zur Bestimmung des Flüssigkeitsgehalts zu verwenden.Das Gerät berechnet die Höhe der Flüssigkeit oder die Anhäufungshöhe des Materials, indem es Ultraschallsignale aussendet und reflektierte Signale empfängt.


Beschreibung

Ein Ultraschallflüssigkeitsmessgerät ist ein digitales Flüssigkeitsmessgerät, das durch einen Mikroprozessor gesteuert wird.Die Schallwelle wird von der Flüssigkeitsoberfläche reflektiert und vom gleichen Sensor oder Ultraschallempfänger empfangenEs wird durch einen piezoelektrischen Kristall oder eine magnetostriktive Vorrichtung in ein elektrisches Signal umgewandelt und durch die Schallwelle übertragen und empfangen.Zeit zur Berechnung der Entfernung vom Sensor zur Oberfläche der MessflüssigkeitAufgrund der berührungslosen Messung ist das Messmedium nahezu unbegrenzt und kann weit verbreitet zur Messung der Höhe verschiedener flüssiger und fester Materialien verwendet werden.

Mehrpuls-niedrigspannungs-Mehrpunkt-Übertragungsschaltung, doppelt ausgewogene Geräuschunterdrückung Mehrpunktempfangsschaltung
Es verbessert die Zuverlässigkeit des Geräts, löst das Problem der ungenauen Messung von ungleichmäßigen Materialwerten und verbessert die Störungssicherheit erheblich,so dass es in der Nähe des Übertragungsmasten des Umspannwerks stabil funktionieren kann.
Automatische Leistungsanpassung, Steigerungskontrolle, Temperaturkompensation.
Yinglings Erkennungstechnologie und reiche Softwarefunktionen eignen sich für verschiedene komplexe Umgebungen.
Die Technik zur Berechnung der Wellenform verbessert die Messgenauigkeit des Geräts.
Die Funktion zur Unterdrückung von Interferenz-Echo stellt die Echtheit der Messdaten sicher.
Die 16-Bit-D/A-Konvertierung verbessert die Genauigkeit und Auflösung der aktuellen Ausgabe.
Der Sensor besteht aus Tetrafluorethylen und kann in verschiedenen ätzenden Situationen eingesetzt werden.
Mehrere Ausgabeformen: programmierbare Relaisleistung, hochpräzise 4-20mA-Stromleistung, Rs-485-Digitalkommunikationsleistung, Split-Ultraschall-Flüssigkeitsstufeprobe.


Spezifikation

Hauptparameter des integrierten Ultraschallflüssigkeitsmessers

Hauptparameter eines korrosionsbeständigen Sensorgehäuses des Typs Split-Ultraschallflüssigkeitsmessgerätes

Technische Indikatoren

Installationsprinzip
Wenn der Ultraschallflüssigkeitsmessgerät arbeitet, werden vom Wandler (Sonde) hoffrequente Puls-Schallwellen emittiert und von der Oberfläche des Messobjekts (Wasseroberfläche) reflektiert.Das zerbrochene reflektierte Echo wird vom gleichen Wandler (Sonde) empfangen und in ein elektrisches Signal umgewandelt. Die Zeit zwischen der Impulsübertragung und dem Empfang (die Bewegungszeit der Schallwelle) ist proportional zur Entfernung vom Wandler zur Oberfläche des Objekts.Die Beziehung zwischen der Übertragungsdistanz der Schallwelle S, die Schallgeschwindigkeit C und die Übertragungszeit T können durch die Formel ausgedrückt werden: S= CXT /2
Bei der Installation eines Ultraschallflüssigkeitspegelmessers ist das Blind-Zone-Problem des Ultraschallflüssigkeitspegelmessers zu berücksichtigen.Der Ultraschallsender kann den Flüssigkeitsgehalt nicht messen.Bei der Bestimmung des Messbereichs des Ultraschallflüssigkeitsmessgeräts ist daher ein Abstand von 50 cm zu belassen.Die Sonde des Senders muss höher sein als der maximale Flüssigkeitsgehalt.Nur so kann die genaue Überwachung des Flüssigkeitsniveaus und die Sicherheit des Ultraschallflüssigkeitsniveaumessers gewährleistet werden.
Im tatsächlichen Gebrauch wurde das Flüssigkeitsmessgerät aufgrund schlechter Installationsüberlegungen in Wasser eingetaucht, wodurch das Flüssigkeitsmessgerät vollständig beschädigt wurde.
Eigenschaften des Ultraschallpegelmessers SGM
Niedriger Preis, geringe Größe und geringes Gewicht, kann für die berührungslose Messung von Flüssigkeiten und Massenfesten in der Lebensmittel-, Chemie-, Halbleiter- und anderen Industrie eingesetzt werden,und kann für die Fernüberwachung des Niveaus und die Pumpenkontrolle verwendet werden.
Es ist auf die mechanische Anlage zu achten: Die Anlage sollte senkrecht zur Oberfläche des zu messenden Gegenstandes sein, und es sollte vermieden werden, dass sie zum Messen von Schaumstoffobjekten verwendet wird.und verhindern, dass sie in einer Entfernung von weniger als der Blindzone entfernt von der Oberfläche des Messobjekts (blinde Zone) installiert werden: jedes Produkt wird eine Norm haben, die mit dem Produkt bekannt sein wird), sollte davon ausgegangen werden, daß der Balken blockierende Stoffe vermeidet und nicht den Füllmund und die Behälterwand erreicht.Bei der Erkennung großer fester Objekte, sollte die Orientierung der Sonde angepasst werden, um Messfehler zu reduzieren.

Katalog

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist die Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine Fuel Oil Diesel Flow Meter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
