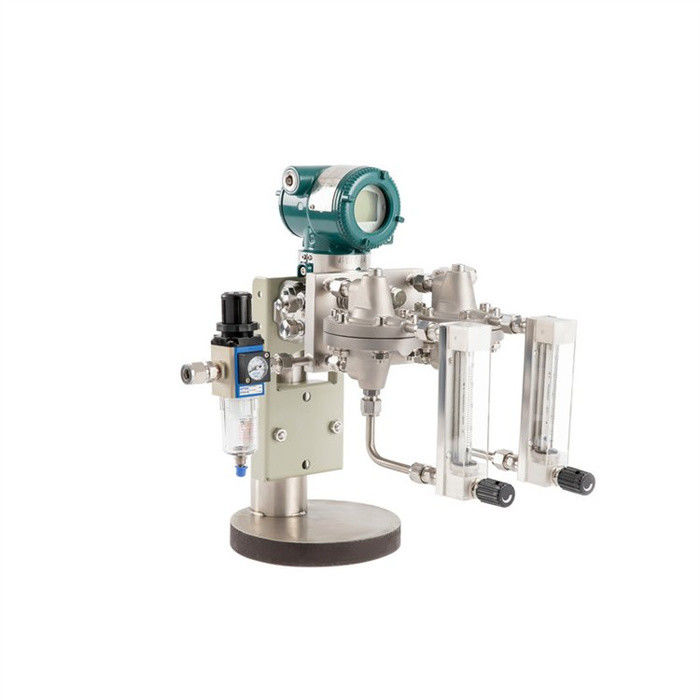

Durchflussreinigungsvorrichtung Durchflussmessung Durchflusskonstante Ausgabe

Anwendung des Produkts

Neben der Möglichkeit, den Gehalt an sauberen Flüssigkeiten zu messen, eignet sich der Blasenebenzähler (Luftblasenebenzähler) besser für korrosive korrosive Flüssigkeiten, Flüssigkeiten mit hoher Viskosität,Flüssigkeiten, die anfällig für Kristallisation sindMessung des Flüssigkeitsniveaus und der Niveaus einiger fluidisierter Lagermaterialien sowie der Reaktionsmaterialniveaus bei Polymerisation.besonders geeignet für chemische Fasern, chemische Industrie und andere Industriezweige.

 Grundsätze

Das Prinzip der Messung des Flüssigkeitsniveaus durch Blasen besteht darin, ein Blasrohr in einen offenen Behälter zu stecken und die Luft oder das inerte Gas (z. B. Stickstoff) als Gasquelle durch einen Filter zu filtern. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inlet. Die saubere Luft wird dann in die zu messende Flüssigkeit durch den Schwimmblutmesser, das Konstanzflussventil und die Luftblasleitung geblasen.und der Durchfluss wird durch das Durchflussreglerventil auf dem Float-Durchflussmesser eingestelltDer konstante Gasstrom entweicht aus dem unteren Port des in die Flüssigkeit eingesetzten Blasrohrs, sprudelt und wird durch die Flüssigkeit in die Atmosphäre entladen.Wenn Spuren von Blasen (ca. 25~160 L/h) aus dem unteren Ende des Blasrohrs entlassen werden (aufgrund der Spurenmenge von Blasen und des geringen Gasdurchflusses, kann der Luftverlust entlang des Weges in der Schlauchleitung ignoriert werden, so dass der Luftdruck in der Schlauchleitung fast gleich dem Flüssigkeitsniveau ist statischer Druck ist gleich),Der Druckwert des Differenzdruckmessers spiegelt den Flüssigkeitsgehalt.

  Eigenschaften

Das aus einer Luftblasvorrichtung bestehende Flüssigkeitsmesssystem hat keine beweglichen Teile, mit Ausnahme des Luftblasrohrs kommen andere Messelemente nicht mit dem Messmedium in Berührung.

Einzelmeterinstallation, Platteninstallation, optionale Einkanal-, Doppelkanal- oder Mehrkanalstruktur.

Die Konstruktion ist kompakt und robust, und die wichtigsten Komponenten, die für die Messung erforderlich sind, können für eine einfache Installation und Wartung auf einem Panel integriert werden.

Vollmechanische Struktur, gute Dichtung, geringe Ausfallrate und geringe Wartung.

Fehlerbehebungsstufen des Luftbläserflüssigkeitsmessers

(1) Nach der Einrichtung der Luftblasvorrichtung vor Ort sind Differenzdruck (Druck) -Sender und Luftblasrohr fertiggestellt.Die Luftdichte des gesamten Luftblasensystems sollte gewährleistet werden.Ein Leck im Luftblassystem führt zu großen Fehlern bei den Messresultaten.

(2) Der Benutzer schaltet zunächst die Stromversorgung des Differenzdruck- (Druck) -Senders ein und beobachtet, ob der Anzeigewert des Differenzdruck- (Druck) -Senders null ist.Wenn es nicht Null ist, den Nullpunkt des Differenzdrucks (Drucks) -Senders einstellen.

(3) Öffnen Sie die Luftein- und -auslassventile auf der Platte der Luftblasvorrichtung, wobei das Ende des Luftblasrohrs zur Atmosphäre geöffnet ist.Der Ausgangsdruck des Druckminderventils wird auf 0 eingestellt.2-0.4 MPa und der Luftblasdurchfluss auf 30 L/h. Beobachten Sie den Unterschied. Überprüfen Sie, ob der Anzeigewert des Druck (Druck) -Senders Null beträgt.

(4) Das Blasrohr wird in das zu messende Medium eingesetzt.Beobachten, ob die entsprechende Beziehung zwischen dem Anzeigewert des Differenzdrucks (Drucksenders) und dem Flüssigkeitsgehalt konsistent ist und ob der Ausgang stabil istÜberprüfen Sie, ob das Gasvolumen angemessen ist und ob das entsprechende Verhältnis zwischen der Anzeige des Differenzdrucks (Drucks) des Senders und der Änderung des Flüssigkeitsniveaus normal ist.es kann in Betrieb genommen werden.

Einstellung der Parameter des Luftblasflüssigkeitsmessgeräts

(1) Druck der Luftquelle: 0,4-0,8 MPa

(2) Ausgangsdruck des Druckminderventils: 0,2-0,4 MPa

(3) empfohlene Luftblasgeschwindigkeit: 20~160 L/h (die entsprechende Durchflussgeschwindigkeit entsprechend den Arbeitsbedingungen vor Ort wählen)

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
