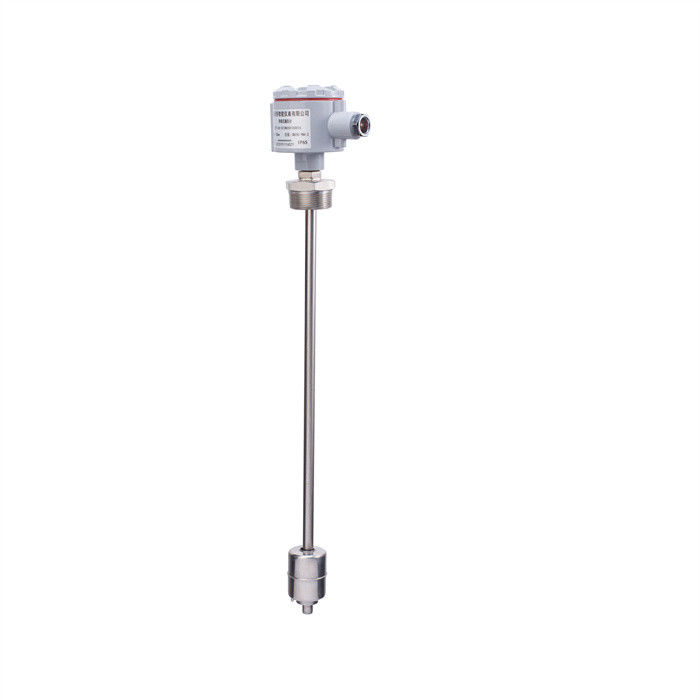

Magnetische Schwimmstandsmessung

Beschreibung

Veränderungen der Magnetisierungsrichtung ferromagnetischer Materialien verursachen Veränderungen des Gitterstandes des Mediums und verändern so die Länge und das Volumen der ferromagnetischen Materialien.SieheDer magnetostrictive Sensor ist berührungslos und verringert den Verschleiß.Es hat die Vorteile einer hohen AuflösungDer Sensor muss nicht neu kalibriert oder regelmäßig gewartet werden.

Funktionsprinzip

Das Prinzip des magnetostrictiven Sensors besteht darin, ein Dehnungsimpulssignal zu erzeugen, wenn sich zwei verschiedene Magnetfelder kreuzen.und berechnen Sie dann die Zeit, die erforderlich ist, um dieses Signal zu erkennenEiner dieser beiden Magnetfelder kommt vom Permanentmagneten im Magnetring,und der andere kommt von der Anregungspulse erzeugt von den elektronischen Komponenten in der Sensor-Elektronik-AbteilungDer Anregungspuls bewegt sich mit der Schallgeschwindigkeit entlang eines Wellenleitdrahtes aus magnetostrictive Material im Inneren des Sensors.Bei Schnitt mit dem permanenten Magnetfeld im Magnetring, bildet die mechanische Vibration des Wellenleitdrahtes aufgrund des Phänomens der Magnetostriktion einen Dehnungsimpuls.Der Spannungspuls wird schnell durch Sensorkreise in der Elektronikkammer erkanntDie Gesamtzeit vom Zeitpunkt der Erzeugung des Anregungspulses bis zur Erkennung des Dehnungsimpulses wird mit einer festen Schallgeschwindigkeit multipliziert.Wir können die Position des Magneten genau berechnenDieser Prozeß ist kontinuierlich, so dass, wann immer sich die Position des magnetischen Rings ändert, die neue Position schnell gemessen wird.Anstatt ein proportionales oder Signal, das wieder verstärkt werden muss, es gibt keine Signalverschiebung oder Wertänderung und es ist keine regelmäßige Neukalibrierung wie bei anderen Sensoren erforderlich.

Spezifikation

★ Messbereich (mm) 80-5000 mm

★ Stromversorgungsspannung: +11VDC~+24VDC

★ Ausgangsform/Betriebsspannung

Analogsignal: 4 ~ 20mADC, 0 ~ 5VDC, 1 ~ 5VDC, 0 ~ 10VDC (+ 15VDC ~ + 36VDC)

Digitales Signal: RS485

★ Lastkapazität: Spannungssignalausgang bei maximaler Last von 2mA

Leistungssignal bei maximaler Last 3KΩ

★ Nichtlinearer Fehler ± 0,05% FS; Höchstfehler unter 200 mm beträgt 100 μm

★ Wiederholungsfehler größer als 0,002% FS

★ Auflösung besser als 0,002% FS

★ Hysterese besser als 0,002% FS

★ Arbeitstemperatur 0~+70°C -15~+60°C -25~+70°C -40~+85°C

★ Messstabmaterial 0Cr18Ni9 (304) 316 Edelstahl (spezielle Anpassung)

★ Elektronische Abteilungen aus Aluminium (1Cr18Ni9Ti optional)

★ Führende Methode PVC abgeschirmtes Kabel (Standardlänge: 2,8 m, kann auch nach Benutzeranforderungen bereitgestellt werden)

Flugzeugstecker (nicht geeignet für flammsichere Produkte)

★ Schutzgrad IP68

Vor der Installation zu beachten Dinge
Lesen Sie alle Montageanweisungen sorgfältig durch, um zu verhindern, dass Temperatur, Stoß, Vibrationen, Druck und Größe der Montageumgebung den zulässigen Bereich des Sensors überschreiten.Sie müssen die Messstange nicht biegen.Die elektronischen Komponenten des Sensors sind spritzsicher, aber nicht untertauchen.Lassen Sie keine Flüssigkeiten die Oberseite der Unterseite des Elektronikfachs erreichen.Der Benutzer ist für die Verwendung, Korrosionssicherheit, Explosionssicherheit und Funktionswahl des Produkts verantwortlich.Korrosiv, Dampf- und Flüssigkeitssituationen, die chemische Reaktionen oder andere Schäden am Sensor haben; nach der Installation sollte das elektronische Lager geschützt werden.

Installationsmethode
Einbaumethode:

1. Schrauben Sie den Sensor in das M18×1,5-Festungsloch und achten Sie darauf, die Dichtfläche des "O"-Rings wie in der Abbildung dargestellt zu verarbeiten.

2. Nach der Position des Magnetrings, bohren vier Gewinde Löcher auf dem hausgemachten Kolben, und befestigen Sie den Magnetring mit M4 × 10 Sechseckenschrauben.Der Schraubkopf ist auf die elektronische Abteilseite des Sensors gerichtetDer Magnetring sollte so konzentrisch wie möglich mit dem Messstab sein, aber die Exzentrizität des Magnetrings hat keine Auswirkungen auf die Messgenauigkeit.Es wird empfohlen, zwischen dem Magnetring und dem Kolben einen PTFE-Führerschleifer hinzuzufügen.

3. Ist der Kolben aus magnetisch leitendem Material hergestellt, so ist zwischen dem Magnetring und dem Kolben ein nichtmagnetisch leitendes Waschgerät zu installieren.

Außeninstallationsmethode:

Für Sensoren mit einem Messbereich von weniger als 1000 mm wird empfohlen, das Installationszubehör FW-1 zu verwenden; für Sensoren mit einem Messbereich von mehr als 1000 mmVerwendung einer Messstange für die Montage.

1. Klemmen Sie den Sensor mit der Sensorhalterung und befestigen Sie die Halterung an den Fäden des Sensors mit einer Sperrmutter.

2. Befestigen Sie den Magnetring an der Magnetringhalterung mit M3×12 Sechseckenschrauben.der Schraubkopf sollte auf die Seite des elektronischen Fachs gerichtet seinDer Magnetring sollte so konzentrisch wie möglich mit dem Messstab sein und keinen Kontakt haben.Aber der Magnetring sollte leicht abzentriert sein. Der Ring beeinflusst nicht die Sensorleistung..

Der Befestigungsstreifen wird fest um das Ende des Messstäbes gewickelt und mit zwei M3×8-Schrauben und zwei M3-Muttern befestigt.
Anmerkung: Das FW-1-Bauzubehör verfügt nur über eine feste Latte, die innerhalb von 50 mm vom Ende des Messstäbes befestigt werden sollte.das Zubehör für die Anbringung der Messstange-Halterung hat drei feste LamellenDie Montage ist wie folgt: Eine feste Latte wird etwa 25 mm vom Ende befestigt, die anderen beiden sind im Inneren gleichmäßig auf dem Messstab verteilt.Dann befestigen Sie den gesamten ursprünglich installierten Sensor mit hausgemachten Schrauben nach den Anforderungen der Installation.

Anpassung
Der Sensor wurde in der Fabrik auf Null und Vollskala kalibriert. Aufgrund der langfristigen Stabilität des Sensors sind während des gesamten Lebenszyklus keine Anpassungen erforderlich.Um die Zuverlässigkeit zu verbessern, der Sensor verfügt nicht über einen Port für die Einstellung. Bitte verwenden Sie für die Messung ein parameterkalibriertes Sekundärinstrument.Bitte kontaktieren Sie unsere Firma..

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
