Flammfeste Explosionssichere Durchflussmesser
Beschreibung

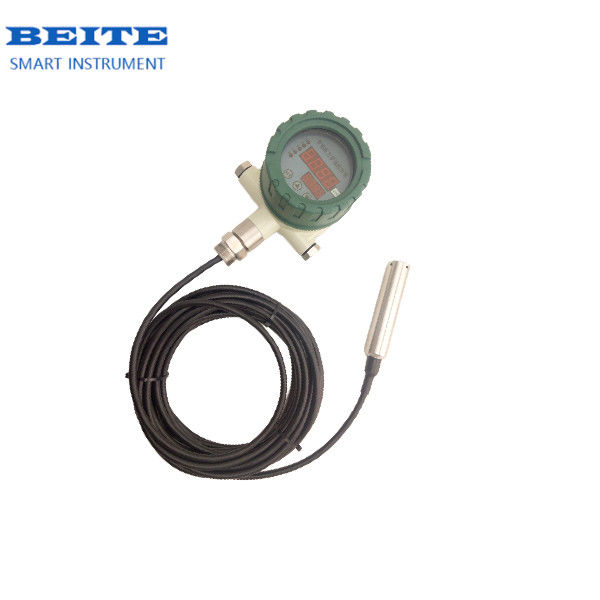

Diese Reihe intelligenter Druck-/Flüssigkeitsübertragungsregler sind intelligente digitale Druckmess- und Steuerprodukte, die Druckmessung, Anzeige,Ausgabe und SteuerungDieses Produkt hat eine vollständig elektronische Struktur. Das Vorderteil verwendet einen mit Öl gefüllten piezoresistiven Drucksensor mit einem Isolationsdiaphragma.mit einer Breite von mehr als 20 mm,Dieser intelligente digitale Druckregler ist flexibel zu bedienen, einfach zu bedienen, leicht zu debuggen, sicher und zuverlässig.Es wird weitgehend in der Wasserkraft eingesetzt, Leitungswasser, Erdöl, chemische Industrie, Maschinenbau, Hydraulik und andere Industriezweige zur Vor-Ort-Messung, Anzeige und Steuerung des Drucks/Niveaus von Flüssigkeitsmedien.
Das Gerät ist für die Lagerung und Verwendung in Situationen geeignet, in denen die Umgebungstemperatur -20°C bis 70°C und die Luftfeuchtigkeit unter 80% beträgt.
Wenn das Gerät an die Stromversorgung angeschlossen wird, ist für den Betrieb auf Abschnitt 5.2 "Elektrische Verbindung" Bezug zu nehmen.
Beim Abmontieren des Gerätes darf nicht auf das Instrumentenkarton gezwungen werden.
Spezifikation
- Ich weiß.Abmessungen
Messbereich | 0 ~ 40 MPa/0-100 m |
Überlastkapazität | 200% |
Stabilität | ≤ 0,1% pro Jahr |
Anzeigeverfahren | 0.56" Digitalschlauch |
Umgebungstemperatur | -20°C bis 70°C |
Fassungsfaden | M30*1.5 |
Genauigkeitsgrad | 0.50% |
Druckart | Messdruck/Level |
Spannung | 220VAC/24CDC |
Anzeigebereich | -1999 bis 1999 |
Relative Luftfeuchtigkeit | ≤ 80% |
Material | mit einer Breite von nicht mehr als 20 mm |
Mechanische Verbindung:
Es kann direkt über die Druckrohrverbindung (M20*1.5) auf die Hydraulikleitung montiert werden (andere Größenverbindungen können bei der Bestellung angegeben werden).Schwere Schwingungen oder Schocks), können die Druckrohrverbindungen mechanisch über Mikroschläuche entkoppelt werden.
Anmerkung: Wenn der Messbereich weniger als 100 KPa beträgt, muss er senkrecht installiert werden.
Elektrische Verbindungen:
Um den Einfluß elektromagnetischer Störungen zu verhindern, sind folgende Aspekte zu beachten:
● Die Leitungen sollten so kurz wie möglich sein und geschützte Drähte verwendet werden
●Vermeiden Sie die unmittelbare Nähe zu Benutzergeräten oder zu elektrischen und elektronischen Geräten, die Störungen verursachen können.
●Wenn der Schlauch mit Mikroschlauch versehen ist, sollte er separat geerdet werden.
1. Einstellung der Funktion
Ausgang: Es gibt vier Schalt-Ausgänge. Der entsprechende Ausgang schaltet, wenn der Abholwert des Schaltpunktes erreicht wird, und schaltet zurück, wenn der Druck unter den Freigabewert fällt.
Schaltpunkt festlegen
AL1H Dieser Wert ist der Einziehwert des Schalters 1
AL1F Dieser Wert ist der Freigabewert des Schalters 1
AL2H Dieser Wert ist der Einziehwert des Schalters 2
AL2F Dieser Wert ist der Freigabewert des Schalters 2
AL3H Dieser Wert ist der Einziehwert des Schalters 1
AL3F Dieser Wert ist der Freigabewert des Schalters 1
AL4H Dieser Wert ist der Einziehwert des Schalters 2
AL4F Dieser Wert ist der Freigabewert des Schalters 2
Dieser Wert ist der Basiswert.
FILT Dieser Wert ist der Wert des Anzeigfilters.
END Speichern und beenden
Anzeigewert = Basiswert + gemessener Wert, so dass nach Einstellung des Basiswerts der Steuerwert nach dem Anzeigewert eingestellt wird.
Anmerkung: Der Schaltpunkt wird durch die Konfiguration des Aufnahmewerts und des Freigabewerts bestimmt.es ist die oberste Alarmgrenze (normalerweise offene Funktion)Wenn der Abholwert geringer ist als der Freisetzwert, ist er die unterste Alarmgrenze (normalerweise geschlossene Funktion).Der Unterschied zwischen dem Wert und dem Freigabewert ist die Hysterese des Schaltpunktes.
Beispiel: Um den Schaltpunkt 1 als oberste Alarmgrenzleistung (normalerweise offene Funktion) auf 4 MPa einzustellen
Absaugung und Trennung bei weniger als 3,95 MPa; Schaltpunkt 2 ist der unterste Alarm-Ausgang (normalerweise geschlossene Funktion) Trennung bei 10 Mpa, Absaugung und Trennung unter 9,95 Mpa:Geben Sie das Menü ein: Einstellungen
AL1H=4.00 AL1F=3.95
AL2H = 9,95 AL2F = 10.00
● Drücken Sie die Taste SET
● Anzeige LOCK (Passwort aufgefordert)
● Drücken Sie die ▲- oder ▼-Taste, um das Passwort ?? 1?? einzugeben.
● Drücken Sie zur Bestätigung die Taste "SET"
● Drücken Sie die Schaltfläche ▲ oder ▼, um nach oben oder unten zu scrollen, um das Menü auszuwählen (AL1H, AL1F, AL2H, AL2F,,,,,END)
● Drücken Sie die Taste "SET", um das ausgewählte Menü zu betreten.
● Drücken Sie die ▲- oder ▼-Taste, um die Einstellungen zu ändern
● Drücken Sie zur Bestätigung die Taste "SET". Bei Bedarf verwenden Sie die ▲- oder ▼-Tasten, um andere Menüs zur Änderung auszuwählen.
●Nachdem die Änderung abgeschlossen ist, wählen Sie das Menü "END" aus und drücken Sie die Taste "SET", um das Speichern und den Ausgang zu bestätigen.
●Wenn 30 Sekunden lang keine Taste gedrückt wird, wird der Schalter automatisch aus dem Einstellzustand gelöscht, aber die geänderten Daten werden nicht gespeichert.
Gebrauchsanweisung
1Das Gerät eignet sich zur Lagerung und Verwendung bei Umgebungstemperatur von -20°C bis 70°C und Luftfeuchtigkeit von weniger als 80%.
2Bei Verbindung des Geräts mit der Stromversorgung ist zur Bedienung auf Abschnitt 5.2 "Elektrische Verbindung" zu verweisen.Erst nach Bestätigung, dass der Betrieb korrekt ist, kann der Strom für den Betrieb eingeschaltet werden.
3. Beim Abmontieren des Geräts keine Kraft auf das Gerätekastchen anwenden.
2. Garantie
Solange der Benutzer die Gebrauchs- und Schutzbestimmungen einhält, ist das Gerät ab dem Versanddatum für ein Jahr garantiert.Unsere Firma begrüßt Briefe., Anrufe und Vorschläge von Nutzern jederzeit.
Verpackung und Lieferung
Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
