Beschreibung

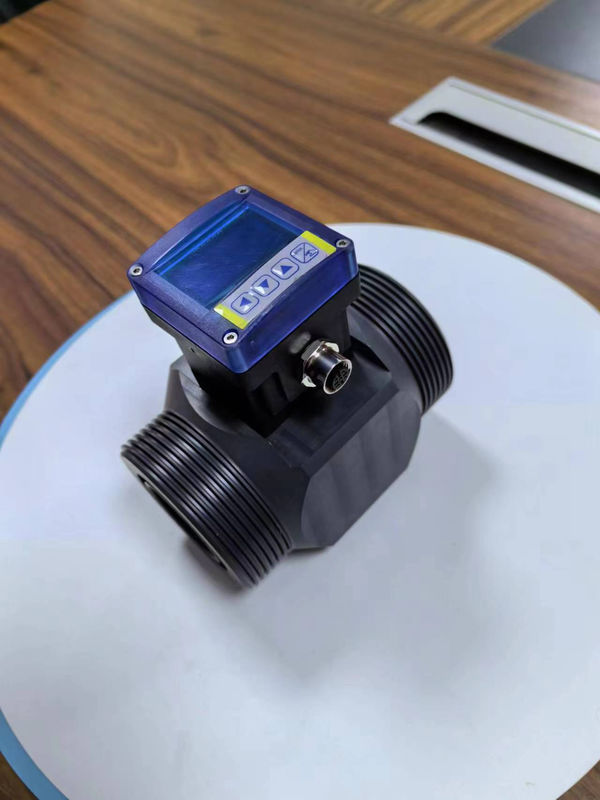

Kunststoff-Rollstrommessgeräte werden hauptsächlich in der Halbleiterindustrie eingesetzt. Sie haben hohe Präzision, kleine Größe und eine rein Kunststoffstruktur. Starke Korrosionsbeständigkeit!
| Messflüssigkeit |
Wasser oder chemische Flüssigkeit |
| Messgenauigkeit |
±1,0% von F.S.@25°C |
| Höchstdurchfluss |
maximal 10 m/s |
| Mindestfluss |
00,3 m/smin |
| Arbeitsdruck |
5 kg/cm2 |
| Durchflussbereich |
10:01 |
| Reaktionszeit |
Echtzeit |
| Material |
Hauptrohr: PP/Wirbel: PVDF |
| Betriebstemperatur |
< 80°C |
| Arbeitsumfeld |
-20°C~+80°C;35%~85%RH |
| Schutzniveau |
IP-65 |
| Steuerausgang |
4·20mA; RS485; Alarm für die obere und untere Grenze |
1 Anzeige des Instruments
2 Draht
3 Sensor
4 Triebwerk
5 Rohrkörper
6 Rohranschluss
Gesamtstrukturdimensionen
Einheit: (mm)
| Rohrdurchmesser |
H |
L |
φD |
| DN15 |
95 |
140 |
40 |
| DN20 |
97 |
150 |
53 |
| DN25 |
102 |
160 |
60 |
| DN40 |
120 |
185 |
83 |
| DN50 |
133 |
197 |
110 |
Richtiger Standort der Montage
Richtig Falsch
Richtig Falsch
Richtig Falsch
Richtig Falsch
Umwandlungsbereich des Sensors
| Spezifikationen und Modelle |
DN15 |
DN20 |
DN25 |
DN40 |
DN50 |
| Anwendungsbereich (LPM) |
0 ̊10 ̊30) |
0 ¢ 70 |
0 ¥ 110 |
0 ¥240 |
0 ¢ 360 |
| Tipps |
1) Übertragungsbereich: 4,0 × 20,0 mA
2)485 Kommunikationsprotokoll: Modbus-RTU-Protokoll |
Adresse im Modbus Holding Register
| Registrierungsanschrift |
Zahlenart |
Darstellung |
| 1999 |
UINT16 |
Instantane Durchflussrate*100 Einheiten m/h |
| 2000 |
UINT16 |
Die unteren 16 Bits der kumulativen Durchflussrate * 100, Einheit m |
| 2001 |
UINT16 |
Akkumulierte Durchflussrate * 100 hoch 16-stellige Einheit m3 |
Kabeldiagramm
Vorsichtsmaßnahmen bei der Installation
1) Bitte stellen Sie sicher, dass das Messrohr mit Wassergehalt gefüllt ist, da dies sonst zu Messfehlern führt.
(2) Kann horizontal oder vertikal installiert werden.
3) Bei der Installation des Durchflusssensors ist vor und nach dem Durchflusssensor eine angemessene Länge des geraden Rohres zu halten, um Wirbelströme zu verhindern.Die nachgelagerte Entfernung muss das Dreifache der DN übersteigen)
4) Bitte installieren Sie einen geeigneten Filter vor dem Durchflusssensor, um zu verhindern, dass Fremdstoffe den Rotor beschädigen.
5) Spülen Sie die Rohrleitung nach dem Einbau des Durchflusssensors nicht aus, da sonst der Keramikschacht beschädigt werden kann.
Verpackung und Lieferung
Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
