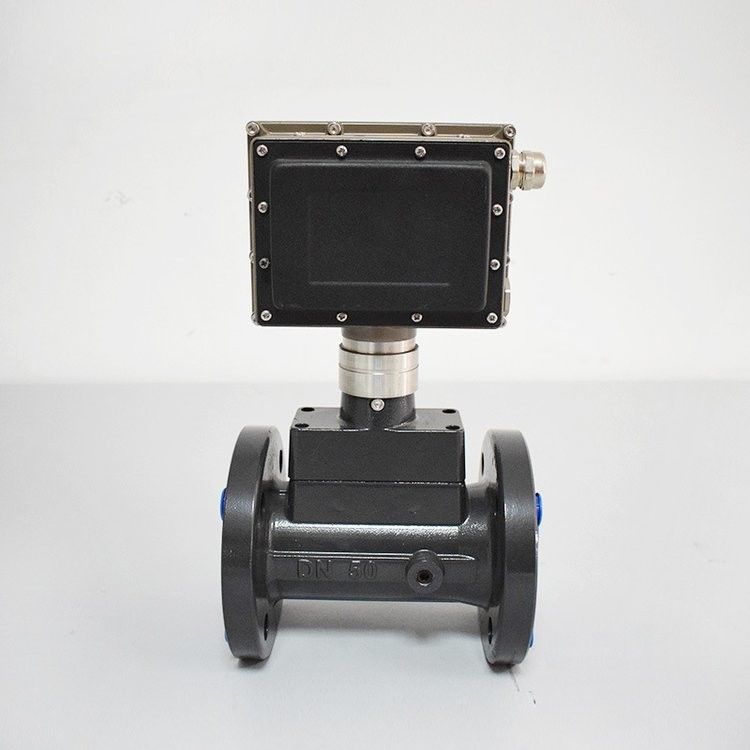

Gasturbinendurchflussmesser RS485 Kommunikation

Parameter

1- Kaliber des Geräts und Anschlussart: 25.40.50.65.80.100.125.150.200.250.300 hat eine Flanschverbindung.
2- Reichweitenverhältnis: 1:10 1:20 1:30
3Material des Geräts: Meterkörper: 304 Edelstahl
4- Schutzniveau: ip65

Gasturbinendurchflussmessgeräte werden hauptsächlich zur Messung des Durchflusses von Luft, Stickstoff, Sauerstoff, Wasserstoff, Biogas, Erdgas, Dampf und anderen mittleren Flüssigkeiten in Industrieleitungen verwendet.Bei Messung des Volumenstroms unter Arbeitsbedingungen, ist fast unabhängig von Flüssigkeitsdichte, Druck, Temperatur, Viskosität und anderen Parametern.Die Instrumentenparameter können lange stabil bleibenDer Gaswirbeldurchflussmesser verwendet einen piezoelektrischen Spannungssensor, der sehr zuverlässig ist und im Betriebstemperaturbereich von -20°C bis +250°C arbeiten kann.Es verfügt über analoge Standardsignale und digitale Pulssignal-AusgabeEs handelt sich um ein relativ fortschrittliches und ideales Durchflussmesser.

Beschreibung

Der Temperatur- und Druckkompensationsdurchflussmesser der Gasturbine umfasst einen Gasturbinendurchflusssensor und einen Durchflusstotalisator.Seine wichtigsten Leistungsindikatoren liegen bei bis zu.

Funktionsprinzip
Wenn der Luftstrom in den Durchflussmesser gelangt, geht er zunächst durch den Geradliner mit einer speziellen Struktur und wird beschleunigt.Die Turbine überwindet das Widerstands- und Reibungsdrehmoment und beginnt sich zu drehen.Wenn das Drehmoment das Gleichgewicht erreicht, ist die Drehgeschwindigkeit stabil.und das Magnetfeld wird regelmäßig vom Magneten auf der rotierenden Senderscheibe verändert, so dass der Pulsgenerator ein Pulssignal mit einer Frequenz ausgibt, die proportional zur Durchflussrate ist.Der Mikroprozessor im Konverter zählt und berechnet das Pulssignal, um die Betriebszustand Durchflussrate zu erhaltenGleichzeitig erfasst es die Temperatur und den Druck des Mediums, wandelt die Volumendurchflussrate im Arbeitszustand nach dem Volumenkorrekturmodell in die Standardvolumendurchflussrate um,und akkumuliert es, um den Gesamtbetrag des Standardvolumens zu erhalten. .

Berechnungsformel
Beispielsweise: Durchflussmesser für Gasturbinen des Kalibers DN40, Durchflussbereich 5-50 m3/h, F-1 auf 0 eingestellt (instantane Mengenanzeige mh, kumulative Mengenanzeige m3), F-8 auf 0.001Dies bedeutet, dass für jeden akkumulierten Durchfluss von 0,001 m ein gleichwertiger Impuls mit einer Impulsbreite von 250 ms und einem Arbeitszyklus von 50% erzeugt wird, d. h.die Frequenz des oberen Grenzwerts beträgt 1000/ (250*2) = 2 Hz, und die entsprechende Obergrenze des Durchflusses beträgt 0,001 * 2 * 3600-7,2 m3/h, wenn die sofortige Durchflussrate größer als 7,2 m3/h ist, beträgt die Frequenz des Ausgangsäquivalentimpulses immer noch 2 Hz, d. h.die Ausgabe ist gesättigt.

Die Kompensation des Messkoeffizienten, d. h. die mehrpunktige Polyline-Korrektur des Messkoeffizienten K (siehe P16), kann insgesamt 1 auf 6 (F, K) (i=1, 2,..., 6) eingestellt werden.

(1) F ist die ursprüngliche Frequenz, proportional zur Durchflussrate, in Hz;

K ist die dimensionlose Beziehung zwischen dem Koeffizienten t am Frequenzpunkt E und dem Messkoeffizienten K (P9-Parameter), wobei K der tatsächliche Koeffizient am Frequenzpunkt F ist,in der Regel durch tatsächliche Durchflusskalibrierung erhalten.

(2) Arbeitsprinzip der Mehrpunkte-Polyline-Korrektur: Die Frequenz, die der Stromdurchflussrate Q entspricht, ist F:

F. > F, (i=12...18), wobei F nach den in die Tabelle integrierten spezifischen Parametern die Häufigkeit des letzten Korrekturpunktes ist.


Spezifikation

Darstellung

1Der oberste Grenzdruckverlust ist der Druckverlust, wenn der Durchflussmessgerät am oberen Grenzdurchflusspunkt arbeitet, das Medium Luft ist und die Temperatur normal ist.

2DN20, DN32, DN65 und DN125 sind nicht-nationale Standardprodukte und müssen individuell angepasst werden.

Standort der Anlage und Anforderungen
1. Es ist strengstens verboten, den Rohrflansch online mit dem Durchflussmesser zu schweißen. Der Durchflussmesser sollte vor dem Schweißen entfernt werden.und Staub in der Rohrleitung gereinigt werden sollte.

2Um die Wartung zu erleichtern und den normalen Transport von Flüssigkeiten nicht zu beeinträchtigen, wird empfohlen, eine Umleitungsleitung wie in der Abbildung oben dargestellt aufzubauen.

3Um zu verhindern, daß Verunreinigungen in den Durchflussmesser gelangen, ist ein Filter zu installieren.

4Der Durchflussmesser sollte horizontal installiert werden. Es wird empfohlen, nach dem Durchflussmesser auf der Rückseite des geraden Rohrsektionsbereichs eine Stahlvergrößerungsgelenke (Kompensator) zu installieren.Das Ausdehnungsglied muss den Nenndurchmesser und den Nenndruck der Rohrleitung erfüllen.Die Ausdehnungsgelenke dienen zur Kompensation der Druckbelastung der Rohrleitung und zur Erleichterung der Installation und demontage des Durchflussmessers.

5. Wenn eine vertikale Montage erforderlich ist, geben Sie dies bitte bei der Bestellung an, und das Produkt muss entsprechend konfiguriert werden.Die Luftströmungsrichtung sollte von oben nach unten sein..

6. Wenn der Durchflussmesser für den Außenbereich installiert wird, wird empfohlen, eine Schutzhülle hinzuzufügen, um das Eintauchen in Regenwasser oder die Sonneneinstrahlung zu verhindern,die sich auf die Lebensdauer des Durchflussmessers auswirken.

7Es sollte keine starken externen Magnetfeldstörungen oder starke mechanische Vibrationen um das Durchflussmesser herum geben.

8Der Durchflussmesser muß zuverlässig geerdet sein, darf aber nicht mit dem Erdungsdraht des Hochstromsystems geteilt werden.
