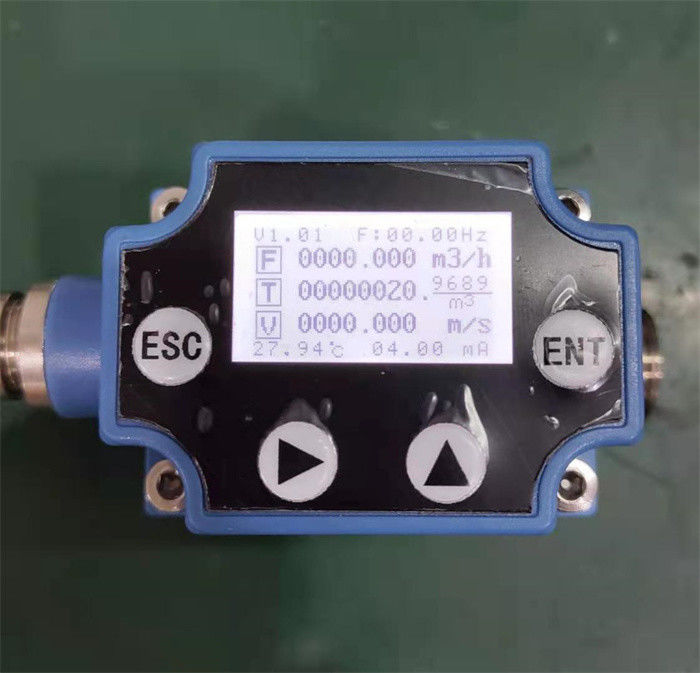

Mikro-Vortex-Durchflussmesser Gasdampfmessung

Messbereich
Der Messdurchflussbereich von Instrumenten unterschiedlichen Kalibers wird unterschiedlich sein, das Instrument
Auswahlprozess muss im Einklang mit dem Durchflussbereich sein, um das Instrument zu wählen, das am meisten tabu
Der größte Nachteil von
Die Auswahl des Geräts nach der Rohrleitung ist, dass es leicht ist, einen Messfehler aufgrund von
Die Bestimmung des Durchflussbereichs des Wirbeldurchflussmessers erfolgt anhand der Durchflussrate im Betriebssystem.
Der Durchfluss wird daher in die Durchflussrate unter Betriebsbedingungen und die
Der Durchflussbereichstabel wird verglichen, um die allgemein verwendete Durchflussrate im mittleren Bereich zu ermitteln, gemessen durch
das Instrument so weit wie möglich.

Produktbeschreibung
Die Vortex-Durchflussmessungsanleitung zeigt, wie das Produkt richtig und sicher verwendet wird.
Dieses Handbuch sorgfältig vor der Installation und Debugging zu lesen, um zu verhindern, dass das Instrument
Schritt 1: öffnen Sie die Box
1- Überprüfen Sie auf der Verpackungsliste, ob die Zubehörteile vollständig sind.
Transport;
3. Leistungsprüfung. Wenn die Batterie aufgeladen ist, schalten Sie den Schalter ein, um den Bildschirmzustand des
Meter.4. Überprüfen Sie, ob das Installationszubehör vollständig ist und bereiten Sie sich auf die Installation vor. Schritt 2: Lesen Sie die Installationsschritte
1. Wählen Sie eine geeignete Installationsumgebung.
-20-55°C und die Luftfeuchtigkeit sollte im Bereich von 5% bis 90% liegen.
Umweltanforderungen an das Gerät für Einzelheiten;
2Bei der Schweißung der Produktanbauteile dürfen die Geräte nicht in Verbindung mit der Schweißanlage geschweißt werden.
Das Schweißen im Netz kann thermische Schäden am Sensor verursachen.
3. Die Pipeline reinigen, um sicherzustellen, dass keine Schlacke in der Pipeline verbleibt;
4. Installieren Sie das Instrument, achten Sie auf das Richtungszeichen des Instruments, verbieten Sie Rückwärtsfahren
Installation, stellen Sie sicher, dass die vorderen und hinteren Geraden die Anforderungen erfüllenSiehe Installation
Anforderungen an die Instrumentenleitungen in Abschnitt 6.2 für Einzelheiten;
5. Öffnen Sie das Vorderventil langsam, um zu verhindern, dass Luft- oder Wasserhammer-Phänomene
Verletzung des Instruments;
6. Druckprüfung der Rohrleitung und Leckageerkennung, um sicherzustellen, dass die Rohrleitung nicht leckt;
7. Luftdichtheitstest, um sicherzustellen, dass das Installationsgerät die Versiegelungsanforderungen erfüllt;
8. Langsam öffnen Sie das Hinterendeventil, um ein stabiles Durchflussfeld des durchgehenden Mediums zu gewährleisten;
9. Gerät für den normalen Betrieb;
10Die Einbaumgebung sollte starke Vibrationen vermeiden, da die Vibrationsumgebung zu
Bei leichten Vibrationen kann eine Rohrbefestigungseinrichtung an
die vor- und nachgelagerte 2D-Position, und Soft Connection kann an der Verbindung installiert werden
11. Das Installationsdiagramm des Wirbeldurchflussmessers ist wie folgt:

Eigenschaften
1Der Hauptteil des Produkts hat keine beweglichen Teile, hohe Zuverlässigkeit, Langzeitstabilität, Einfachheit
Die Ausgabe des Sensors ist die Pulsfrequenz, deren Frequenz linear mit dem tatsächlichen Stromfluss von
Die Strukturformen sind vielfältig, darunter Rohrtyp, Steckerflusssensor usw.Die Messgenauigkeit der konventionellen Flüssigkeit beträgt ± 1.0%. Die Genauigkeit des Gases
die Messung lag bei ±1,5%;
2Der Druckverlust ist gering (ca. 1/4 bis 1/2 des Durchflussmessers des Öffnungsbereichs), was zu
Energieeinsparende Durchflussmesser;
3. Flexible Montage, kann horizontal, vertikal oder nach verschiedenen Winkeln geneigt sein
unterschiedliche Prozessleitungen;
4. Schaltkreis nimmt eine Vielzahl von Schutzmodus, Überspannung, starke Anpassungsfähigkeit;
5- Hochpräzisionssonde, piezokristalliner Wirbelsensor, stabiles Signal.
Die Sensorhülle ist stark korrosionsbeständig und bietet eine gute interkristalline Korrosionsbeständigkeit.
hat eine gute Korrosionsbeständigkeit gegenüber Alkalilösungen und den meisten organischen und anorganischen Säuren;
6Länglebige Lithiumbatterie: mit einer 3,6V hohen Poly-Lithiumbatterie mit hoher Speicherenergie ausgestattet
Dichte, Lebensdauer von mehr als einem Jahr;
7. Produkte mit hoher und niedriger Temperaturanpassungsfähigkeit, Umweltschutz und anderen Vorteilen;
8- breiter Messbereich, Messbereichsverhältnis bis 1:10-25;
9Innerhalb eines gewissen Reynolds-Zahlbereichs wird die Ausgangssignalfrequenz nicht durch die
die physikalischen Eigenschaften und die Veränderungen der Bestandteile der Flüssigkeit, und der Messkoeffizient beträgt nur
Dies hängt mit der Form und Größe des Wirbelgenerators zusammen.
Messung der Volumendurchflussrate des Flüssigkeitszustands


Arbeitsprinzip
Vortex-Durchflussmesser ist ein Geschwindigkeitsdurchflussmesser, der nach dem Vortexprinzip von Karman hergestellt wird und für die Messung und Messung von konventionellem Gas, Dampf und Flüssigkeit verwendet werden kann.
Durchflusssensor hat hohe Präzision und breite Reichweite Verhältnis, keine beweglichen Teile in Gebrauch, die verbessern kann
Der Vortex-Durchflussmesser wird fast nicht von der
Die Messung der Temperatur, des Drucks und der Zusammensetzung des Mediums bei der Messung des Volumens des Arbeitszustands ist daher bequem, um das Instrument zu kalibrieren, so dass Vortex-Durchflussmesser weit verbreitet
Produktion und Leben.

Karman-Wirbel
Es werden abwärts vom Wirbelgenerator abwechselnde und regelmäßige Wirbelreihen gebildet. Angenommen, die Frequenz des Wirbelvorgangs ist f, die durchschnittliche Geschwindigkeit des Flusses des gemessenen Mediums ist V,und die Breite der vorgelagerten Oberfläche des Wirbelkörpers ist dGemäß dem Karman-Wirbel-Straßenprinzip gibt es folgende Beziehung:
f=StV/d Formel (1)
In der Formel:
f - Karman-Wirbelfrequenz HZ auf einer Seite des Erzeugerkörpers erzeugt
St-Strauhal-Zahl (dimensionslose Zahl)
V-Durchschnittliche Durchflussgeschwindigkeit der Flüssigkeit (m/s)
d-Breite des Wirbelgenerators (m)
Es kann gesehen werden, dass die sofortige Durchflussrate berechnet werden kann, indem die Kaman-Wirbeltrennungsfrequenz gemessen wird.
Die folgende Abbildung zeigt die Beziehung zwischen der Strouhal-Zahl (St) und der Reynolds-Zahl (Re).

Strouhal-Nummer und Reynolds-Nummer
Im geraden Teil von St=0,17 in der Kurventabelle ist die Frequenz der Wirbelentladung proportional zur Durchflussrate, die der Messbereich des Wirbelflusssensors ist.Solange die Frequenz f erkannt wird, kann die Durchflussrate der Flüssigkeit im Rohr ermittelt werden, und die Volumendurchflussrate kann aus der Durchflussrate V ermittelt werden.Das Verhältnis der gemessenen Pulszahl zum Volumen wird als Instrumentekonstante (K) bezeichnet., siehe Formel (2)
K=3600f/Q(1/m3) Formel (2)
In der Formel: K=Instrumentkonstante (m-3).
f = Anzahl der Impulse
Q = Volumenstrom (m3)



Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
