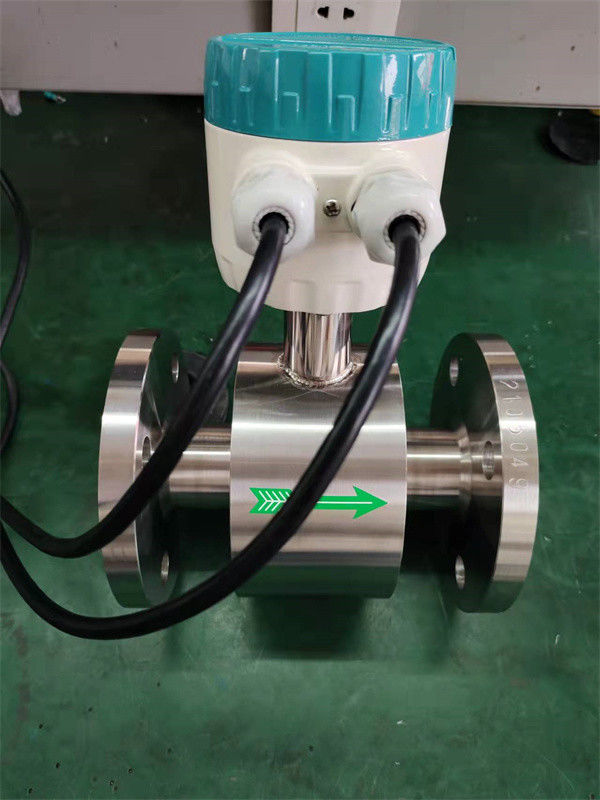

Abwasserleitungs- und Abwasserflussmesser
  • Abwasserleitungs- und Abwasserflussmesser
  • Abwasserleitungs- und Abwasserflussmesser

Abwasserleitungs- und Abwasserflussmesser

Herkunftsort China
Markenname BEITE
Zertifizierung CE ISO
Einzelheiten zum Produkt
Reichweitenverhältnis:
1:30 (0,5 m/s) 15 m/s
Anwendbares Medium:
Flüssigkeit
Anzeigemodus:
Flüssigkristallanzeige
Maximale Geschwindigkeit:
15m/s
NOMINALEN Druck:
0.6 bis 4 Mpa
NENNDURCHMESSER:
3 ~ 3000
Hervorheben:

Abwasserstromzähler

,

Abwasserdurchflussmesser

,

Durchflussmessrohr

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück/Stück
Preis
Negotiate
Verpackung Informationen
Karton oder Kundenwünsche verfügbar
Lieferzeit
5 Arbeitstage nach Zahlung
Zahlungsbedingungen
T/T, Western Union
Versorgungsmaterial-Fähigkeit
3000 Stück/Stück pro Monat Mini-Durchflussmesser
Beschreibung des Produkts

Der Anzeigemodus des elektromagnetischen Durchflussmessers gliedert sich in: Split-Typ elektromagnetischer Durchflussmesser, integrierter Typ elektromagnetischer Durchflussmesser

Nach dem Anzeigemodus sind die elektromagnetischen Durchflussmesser in Split-Elektromagnetische Durchflussmesser und integrierte elektromagnetische Durchflussmesser unterteilt.
Der Split-Typ elektromagnetische Durchflussmesser ist ein induktives Instrument, das den Volumenfluss leitfähiger Medien in einem Rohr nach Faradays Gesetz der elektromagnetischen Induktion misst.Es verwendet Mikrocontroller eingebettete Technologie, um digitale Erregung zu realisierenGleichzeitig nutzt es CAN-Feldbus auf dem elektromagnetischen Durchflussmessgerät, das in China das erste ist.
Der elektromagnetische Durchflussmesser des Split-Typs erfüllt nicht nur die Anforderungen der Vor-Ort-Anzeige, sondern kann auch 4-20mA Stromsignale für Aufzeichnung, Einstellung und Steuerung ausgeben.Es wird heute in der chemischen Industrie weit verbreitet., Umweltschutz, Metallurgie, Medizin, Papierherstellung, Wasserversorgung und -abwasserentsorgung sowie sonstige Abteilungen für industrielle Technologie und Management.
Zusätzlich zur Messung des Durchflusses allgemein leitfähiger Flüssigkeiten kann das Split-Typ-elektromagnetische Durchflussmesser auch den Volumenfluss von Flüssigkeits-Feststoff-Zwei-Phasen-Fluss, Flüssigkeitsfluss mit hoher Viskosität,und Salz, starke Säure und starke alkalische Flüssigkeiten.
Das integrierte elektromagnetische Durchflussmessgerät basiert auf Faradays Gesetz der elektromagnetischen Induktion und wird zur Messung des Volumenflusses leitfähiger Flüssigkeiten verwendet.Aufgrund seiner einzigartigen EigenschaftenEs wird hauptsächlich in der chemischen Industrie, Papierindustrie, Lebensmittelindustrie, Textilindustrie, Metallurgie, Umweltschutz,Wasserversorgung und Abwasserentsorgung und andere IndustriezweigeEs kann die Systemsteuerung realisieren, wenn es mit Computern kombiniert wird.



Anforderungen an die Installation eines elektromagnetischen Durchflussmessers
1. Für die horizontale und vertikale Strömungsrichtung sollte der elektromagnetische Durchflussmesser am unteren Teil des horizontalen Rohres und am vertikalen Teil nach oben installiert werden.und vermeiden Sie die Installation an der höchsten Stelle und vertikal nach unten Teil des Rohres;

Abwasserleitungs- und Abwasserflussmesser 0

2. Wenn die Strömungsrichtung geneigt ist, sollte der elektromagnetische Durchflussmesser am Steigpunkt des Rohres installiert werden;

Abwasserleitungs- und Abwasserflussmesser 1

3Bei Öffnen des Entladungsrohrs sollte der elektromagnetische Durchflussmesser am unteren Teil des Rohres installiert werden.

Abwasserleitungs- und Abwasserflussmesser 2

4. Wenn der Rohrleitungsfall 5 Meter übersteigt, sollte ein Abgasventil nachgelaufen vom elektromagnetischen Durchflussmessgerät installiert werden;

Abwasserleitungs- und Abwasserflussmesser 3

5. Das Steuerventil und das Abschaltventil an der Pipeline sollten nachgelagert an den elektromagnetischen Durchflussmesser und nicht vor dem Sensor installiert werden;

Abwasserleitungs- und Abwasserflussmesser 4

6. Der elektromagnetische Durchflussmesser kann nicht am Eingang der Pumpe installiert werden, sondern sollte am Ausgang installiert werden;

Abwasserleitungs- und Abwasserflussmesser 5

7. Wie man ein elektromagnetisches Durchflussmessgerät in die Messbohrung einbaut;

Abwasserleitungs- und Abwasserflussmesser 6



Eigenschaften
1Die Messung wird nicht durch die Veränderung der Durchflussdichte, der Viskosität, der Temperatur, des Drucks und der Leitfähigkeit beeinflusst.Eine hohe Messgenauigkeit ist nach dem Linearmessprinzip gewährleistet.
2- Keine Hindernisse im Rohr, kein Druckverlust und geringere Anforderungen an eine gerade Rohrleitung.
3. DN 6 bis DN2000 deckt eine Vielzahl von Rohrgrößen ab.
4. Programmierbare Niederfrequenz-Quadratwellenfelderregung, die die Messstabilität verbessert und den Stromverbrauch reduziert.
5. Einführung von 16-Bit-MCU, die eine hohe Integration und Genauigkeit bietet; Volldigitale Verarbeitung, hohe Lärmbeständigkeit und zuverlässige Messung; Durchflussmessbereich bis 1500:1.
6HD-LCD-Display mit Hintergrundbeleuchtung.
7. Die RS485- oder RS232-Schnittstelle unterstützt die digitale Kommunikation.
8. Intelligente leere Rohrdetektion und Elektrodenwiderstandsmessung zur genauen Diagnose leerer Rohr- und Elektrodenverunreinigungen.
9. Um die Zuverlässigkeit zu verbessern, werden SMD-Komponenten und Oberflächenmontage-Technologie (SMT) eingeführt.



Hauptanwendungen

TQMF-elektromagnetische Durchflussmesser können verwendet werden, um den Volumenfluss von leitfähiger Flüssigkeit in einer geschlossenen Rohrleitung zu messen.Es wird weitgehend in der Durchflussmessung und Steuerung in der chemischen und Erdölindustrie eingesetzt, Metallindustrie, Wasser- und Abwasserwirtschaft, Landwirtschaft und Bewässerung, Papierindustrie, Lebensmittel- und Getränkeindustrie und pharmazeutische Industrie.-25°C bis + 60°C-25°C bis + 60°C. Relative Luftfeuchtigkeit: 5% bis 90%; 1.4Arbeitsbedingungen Höchste Flüssigkeitstemperatur: Kompakt: 60°C Ferne: Teflon 150°C Neopren 80°C120°C Polyurethan 70°C Flüssigkeitsleitfähigkeit: ≥ 5 S/cm



L.F. Cutoff und Cutoff Enble
Die niedrige Durchflussgrenze wird in Prozent des Durchflussbereichs angegeben.Geschwindigkeit und Prozentsatz und Signal-Ausgänge sind gezwungen, auf NullWenn der Gegenstand deaktiviert ist, werden keine Maßnahmen ergriffen.



Grundsätze für die Messung

Das Messprinzip des elektromagnetischen Durchflussmessers basiert auf dem Faradyschen Gesetz der elektromagnetischen Induktion.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,Wenn die leitfähige Flüssigkeit durch die Messröhre des Sensors fließt, wird der magnetische Bereich durch eine Reihe von Spulen und einen eisernen Kern erzeugt.Das Spannungssignal wird in direktem Verhältnis zur durchschnittlichen Durchflussgeschwindigkeit der Flüssigkeit an den Elektroden induziertDas Signal wird vom Sender verstärkt und behandelt, um verschiedene Anzeigungsfunktionen zu realisieren.

Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 0

Schema des Umrichterkreislaufs

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingDas Schema der Umrichterschaltung ist in Abbildung 2 dargestellt.1.

Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 1



Tabelle der Parameter-Einstellungsmenü

Das Konverter-Einstellungsmenü besteht aus 45 Elementen, von denen viele vom Hersteller vor dem Versand eingerichtet werden.Es gibt nur wenige von ihnen, die vom Benutzer entsprechend der Anwendung festgelegt werdenDie Menüpunkte sind in der folgenden Tabelle aufgeführt:

Artikel Nr. Anzeige der Menüs Einstellungsmethode Passwort-Ebene Wertbereich
1 Sprache Option 1 Chinesisch/Englisch
2 Sensorgröße Option 1 3 - 3000 mm
3 Durchflussbereich Änderungen 1 0 - 99999
4 Auto Rng Chg Option 1 Einschalten / Ausschalten
5 Dämpfung Option 1 0 - 100 s
6 Flow Dir. Option 1 Fwd/ Res
7 Flow Null Änderungen 1 +/- 0.000
8 L.F. Schnitt Änderungen 1 0 bis 99%
9 Grenze Enble Option 1 Einschalten / Ausschalten
10 Abweichungsrate Änderungen 1 0 bis 30%
11 Zeitbegrenzung Änderungen 1 0 - 20 s
12 Gesamte Einheit Option 1 0.0001L - 1 m3
13 Durchflussdichte Änderungen 1 0.0000 - 39999
14 Aktueller Typ Option 1 4-20mA/0-10mA
15 Impulsausgang Option 1 Frq/ Puls
16 Pulsfaktor Option 1 0.001L - 1 m3
17 Frequenz Max Änderungen 1 1 - 5999 Hz
18 Kommunikationsadresse Änderungen 1 0 bis 99
19 Baudrat Option 1 600 bis 14400
20 Das ist EmpPipe Det. Option 1 Einschalten / Ausschalten
21 EmpPipe Alm Änderungen 1 200.0 KΩ
22 Hallo, ALM Enble. Wie geht's? Option 1 Einschalten / Ausschalten
23 Hallo, Al Limit. Was ist los? Änderungen 1 000.0 - 199.9%
24 Lo Alm Enble Option 1 Einschalten / Ausschalten
25 Lo Alm Grenze Änderungen 1 000.0 - 199.9%
26 RevMeas.Enbl Option 1 Einschalten / Ausschalten
27 Sensor S/N Änderungen 2 000000000000-99999999999999 Das ist der Fall.
28 Sensor Tatsache. Änderungen 2 0.0000 - 39999
29 Feldmodus Option 2 Modus 1,2,3
30 Multiplikation Änderungen 2 0.0000 - 39999
31 F. Gesamtsatz Änderungen 3 0000000000 - 9999999999
32 R.Gesamtmenge Änderungen 3 0000000000 - 9999999999
33 Eingangssteuerung Option 3 Deaktivieren/Stoppen/Wieder einstellen
34 Der Gesamtbetrag Passwort 3 00000 - 59999
35 Ich habe einen Schlüssel. Änderungen 3 00000 - 59999
36 Datum ¥y/m/d * Änderungen 3 99/12/31
37 Zeit-h/m/s * Änderungen 3 23/59/59
38 Passwort L1 Änderungen 3 0000 - 9999
39 Passwort L2 Änderungen 3 0000 - 9999
40 Passwort L3 Änderungen 3 0000 - 9999
41 Strom Null Änderungen 4 0.0000 - 1.9999
42 Maximale Strömung Änderungen 4 0.0000 - 39999
43 Meterfaktor Änderungen 4 0.0000 - 39999
44 Konvtr Änderungen 4 0000000000-999999999999 Das ist der Fall.
45 Sys zurücksetzen Passwort 4



Anwendung des Szenarios:

Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 2Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 3Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 4Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 5Intelligent electromagnetic flow meter pipeline measurement sewage slurry measurement 4-20  mA display 6



Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
