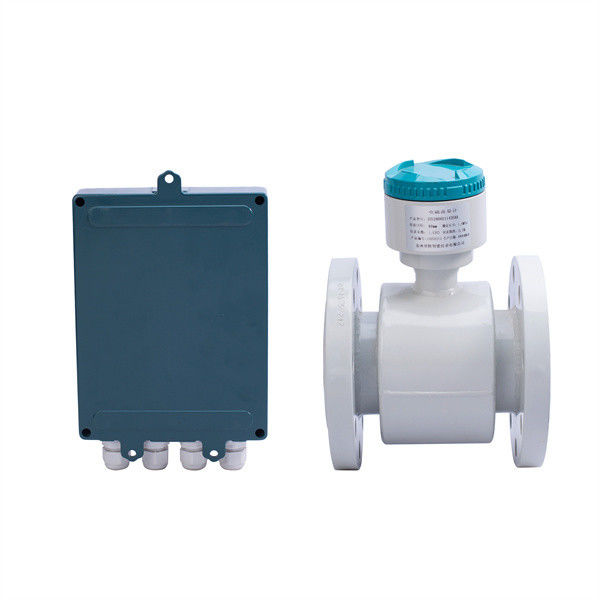

Split-Wasser-elektromagnetische Durchflussmesser für Abwasser

Technische Einführung:

Der DMF-Flusssensor basiert auf Faradays Gesetz der elektromagnetischen Induktion.aber eine flüssige Flüssigkeit oder eine flüssig-feste zweiphasige Flüssigkeit mit einer bestimmten LeitfähigkeitWenn sich das zu messende leitfähige Medium entlang magnetischer Kraftlinien im Magnetfeld bewegt, entsteht in dem leitfähigen Medium eine induzierte elektromotorische Kraft.und die induzierte elektromotorische Kraft wird durch ein Elektrodenpaar erkanntDas Spannungssignal V kann durch folgende Formel ausgedrückt werden: V=KBDV K: Proportionalkonstante B: Magnetische Induktionsstärke D: Messrohrinnendurchmesser v:Das Durchschnittsstromgeschwindigkeitssignal v im Messbereich, ist die Hilfsleistung nach der Verarbeitung durch den Konverter linear mit der Durchflussgeschwindigkeit. Das entsprechende Frequenzsignal o 5VOCO-5VDC wird zur Akkumulation oder Steuerung nachfolgender Messgeräte verwendet.Generell, ist die mit dem industriellen elektromagnetischen Durchflussmessgerät gemessene Durchflussgeschwindigkeit des Mediums vorzugsweise 2 bis 4 m/s. In besonderen Fällen sollte die Mindestdurchflussgeschwindigkeit mindestens 0,1 m/s betragen.und die maximale Durchflussgeschwindigkeit darf nicht mehr als 8 m/s betragenWenn das Medium feste Partikel enthält, sollte die gemeinsame Durchflussgeschwindigkeit unter 3 m/s liegen, um eine übermäßige Reibung zwischen Auskleidung und Elektrode zu vermeiden.die Durchflussgeschwindigkeit größer als 2 m/s sein kannEine größere Durchflussrate hilft, die an der Elektrode befestigte Klebrigkeit automatisch zu beseitigen.Vorbehaltlich der Bestimmung des Messbereichs Q, kann die Größe des Durchflussmessdiameters D nach dem Bereich der oben genannten Durchflussrate V bestimmt werden, und ihr Wert wird nach der folgenden Formel berechnet:
Q=πD?V/4
Q: Durchfluss (m2/h) D: Rohrinnendurchmesser V: Durchfluss (m/h)
Der Messbereich Q des elektromagnetischen Durchflussmessers sollte größer sein als der erwartete Höchstdurchflusswert.und der Normaldurchflusswert sollte etwas größer als 50% der vollständigen Skala des Durchflussmessers sein.

Rate-of-Chng und Begrenzungszeit
Die Grenztechnik der “Rate-of-change“ wird verwendet, um anwendungsbedingtes hohes elektrisches Rauschen im Prozessflusssignal zu beseitigen.
Für die Prüfung des elektrischen Lärms werden zwei Parameter definiert:Wenn der entnommene Durchflusswert den auf der Grundlage des durchschnittlichen Durchflusswerts bis zur Zeit der Probenahme festgelegten Grenzwert für die Wechselgeschwindigkeit überschreitet, wird das System diesen Stichprobenwert ablehnen und stattdessen der durchschnittliche Wert einschließlich des Wechselkursgrenzwertes anstelle des abgelehnten Stichprobenwerts ausgegeben.wenn der Grenzwert, der überschritten wird, für die gleiche Strömungsrichtung länger als die vorgegebene Kontrollgrenzzeit andauert, die Daten als Ausgangssignal verwendet werden. Abbildung 6 zeigt die Wirkung der Geräuschunterdrückung durch die Schwankungsrate.
Der Wert der Schwankungsgeschwindigkeit kann zwischen 0 und 30% des Durchflussbereichs festgelegt werden, und die Grenzzeit liegt zwischen 0 und 20 Sekunden.
Die Grenzfunktion der Wechselgeschwindigkeit eignet sich nicht für Kurzzeitmessungen und die Kalibrierung von Durchflussmessern.

Eigenschaften
1Die Messung wird nicht durch die Veränderung der Durchflussdichte, der Viskosität, der Temperatur, des Drucks und der Leitfähigkeit beeinflusst.Eine hohe Messgenauigkeit ist nach dem Linearmessprinzip gewährleistet.
2- Keine Hindernisse im Rohr, kein Druckverlust und geringere Anforderungen an eine gerade Rohrleitung.
3. DN 6 bis DN2000 deckt eine Vielzahl von Rohrgrößen ab.
4. Programmierbare Niederfrequenz-Quadratwellenfelderregung, die die Messstabilität verbessert und den Stromverbrauch reduziert.
5. Einführung von 16-Bit-MCU, die eine hohe Integration und Genauigkeit bietet; Volldigitale Verarbeitung, hohe Lärmbeständigkeit und zuverlässige Messung; Durchflussmessbereich bis 1500:1.
6HD-LCD-Display mit Hintergrundbeleuchtung.
7. Die RS485- oder RS232-Schnittstelle unterstützt die digitale Kommunikation.
8. Intelligente leere Rohrdetektion und Elektrodenwiderstandsmessung zur genauen Diagnose leerer Rohr- und Elektrodenverunreinigungen.
9. Um die Zuverlässigkeit zu verbessern, werden SMD-Komponenten und Oberflächenmontage-Technologie (SMT) eingeführt.

Hauptanwendungen

TQMF-elektromagnetische Durchflussmesser können verwendet werden, um den Volumenfluss von leitfähiger Flüssigkeit in einer geschlossenen Rohrleitung zu messen.Es wird weitgehend in der Durchflussmessung und Steuerung in der chemischen und Erdölindustrie eingesetzt, Metallindustrie, Wasser- und Abwasserwirtschaft, Landwirtschaft und Bewässerung, Papierindustrie, Lebensmittel- und Getränkeindustrie und pharmazeutische Industrie.-25°C bis + 60°C-25°C bis + 60°C. Relative Luftfeuchtigkeit: 5% bis 90%; 1.4Arbeitsbedingungen Höchste Flüssigkeitstemperatur: Kompakt: 60°C Ferne: Teflon 150°C Neopren 80°C120°C Polyurethan 70°C Flüssigkeitsleitfähigkeit: ≥ 5 S/cm

Grundsätze für die Messung

Das Messprinzip des elektromagnetischen Durchflussmessers basiert auf dem Faradyschen Gesetz der elektromagnetischen Induktion.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,Wenn die leitfähige Flüssigkeit durch die Messröhre des Sensors fließt, wird der magnetische Bereich durch eine Reihe von Spulen und einen eisernen Kern erzeugt.Das Spannungssignal wird in direktem Verhältnis zur durchschnittlichen Durchflussgeschwindigkeit der Flüssigkeit an den Elektroden induziertDas Signal wird vom Sender verstärkt und behandelt, um verschiedene Anzeigungsfunktionen zu realisieren.

Schema des Umrichterkreislaufs

The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingDas Schema der Umrichterschaltung ist in Abbildung 2 dargestellt.1.

Tabelle der Parameter-Einstellungsmenü

Das Konverter-Einstellungsmenü besteht aus 45 Elementen, von denen viele vom Hersteller vor dem Versand eingerichtet werden.Es gibt nur wenige von ihnen, die vom Benutzer entsprechend der Anwendung festgelegt werdenDie Menüpunkte sind in der folgenden Tabelle aufgeführt:

Anwendung des Szenarios:

Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
