DN15-DN100 Mechanischer Indikator Dampf-Metallrohr-Rotameter Variable Fläche Klärwasser Chlor Sauerstoff Stickstoffgas
Beschreibung
Der Flussmessgerät aus Kunststoffröhren der Baureihe LZT-S weist die Eigenschaften einer einfachen Struktur, leichten Masse, Korrosionsbeständigkeit, nicht leicht zu zerbrechen, ungiftig und geruchlos und einfach zu bedienen auf.Es wird hauptsächlich in der chemischen Industrie verwendet., der leichten Industrie, der Medizin, der Lebensmittelindustrie, des Umweltschutzes und anderer Abteilungen zur Messung der Durchflussrate eines einphasigen nicht pulsierenden Flusses von Flüssigkeit.
Strömungsmessgerät: Es besteht hauptsächlich aus einem durchsichtigen plastischen, konischen Rohr, das senkrecht installiert ist, wobei das kleine Ende nach unten und das große Ende nach oben gerichtet ist.und ein Schwimmer, der sich in der konischen Röhre nach oben und unten bewegen kann, die aus Muttern, Rohren, Leitstäben, Stopps usw. besteht.

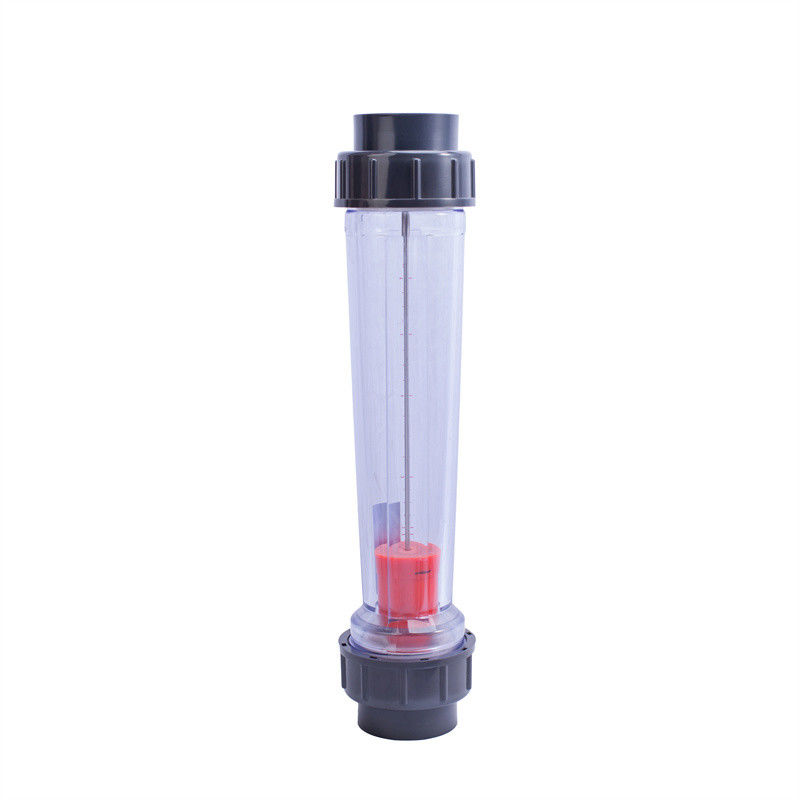

Das Aussehen ist wie in der Abbildung dargestellt: es ist hauptsächlich in kurze Rohr- und lange Rohr-Typen unterteilt.mit einem Durchmesser von nicht mehr als 20 mm.
Spezifikation
| Seriennummer | Name | Material |
| 1 | Rohr | ABS |
| 2 | Nuss | ABS |
| 3 | "O-Ring" | NBR |
| 4 | Unterer Halt | ABS |
| 5 | Schwimmen | ABS |
| 6 | Kegelförmiges Rohr | PS |
| 7 | Oberste Haltestelle | ABS |
| 8 | Führungsstange | 316 |
| Anmerkung: 1. Herkömmliche Verbindungen bestehen aus ABS-Technikkunststoff und können auch mit PVC-Sinking- oder ABS-Innenfäden verbunden werden. 2. Die Führungsstange kann unter besonderen Umständen mit Edelstahl F46 304 ausgekleidet werden; 3Der "O"-Ring kann auch aus Fluorgummi bestehen. |
||
| Modell | Messbereich | mittlere | Spitzen |
| LZT-15S (langer Schlauch) |
6 bis 60 l/h | Wasser | mit einer Breite von mehr als 20 mm |
| 10 bis 100 l/h | |||
| 16 bis 160 L/h | |||
| 25 bis 250 l/h | |||
| 40 bis 400 L/h | |||
| 60 bis 600 l/h | |||
| LZT-25S (langer Schlauch) |
60 bis 600 l/h | ||
| 100 bis 1000 L/h | |||
| 160 bis 1600 L/h | |||
| 250 bis 2500 L/h | |||
| 300 bis 3000 L/h | |||
| LZT-40S (langer Schlauch) |
0.4 bis 4 m3/h | ||
| 00,6 bis 6 m3/h | |||
| LZT-50S (langer Schlauch) |
0.4 bis 4 m3/h | ||
| 00,6 bis 6 m3/h | |||
| 1 bis 10 m3/h | |||
| 1.6 bis 16 m3/h | mit Führungsstange | ||
| LZT-100S LZT-125S LZT-150S |
8 bis 50 m3/h | Flanschverbindung mit Führungsstange | |
| 12-60 m3/h | |||
| 14-90 m3/h | |||
| 18 bis 120 m3/h | |||
| 18 bis 150 m3/h | |||
| 22 bis 180 m3/h | |||
| 25 bis 200 m3/h |
| Modell | Messbereich | mittlere | Spitzen |
| LZT-15S (Kurzrohr) |
6 bis 60 l/h | Wasser | mit Führungsstange |
| 10 bis 100 l/h | |||
| 16 bis 160 L/h | |||
| 25 bis 250 l/h | |||
| 40 bis 400 L/h | |||
| 60 bis 600 l/h | |||
| 100 bis 1000 L/h | |||
| LZT-25S (Kurzrohr) |
100 bis 1000 L/h | ||
| 160 bis 1600 L/h | |||
| 250 bis 2500 L/h | |||
| 300 bis 3000 L/h | |||
| LZT-32S (Kurzrohr) |
0.4 bis 4 m3/h | ||
| 00,6 bis 6 m3/h | |||
| LZT-50S (Kurzrohr) |
1 bis 10 m3/h | ||
| 1.6 bis 16 m3/h | |||
| LZT-65S (Kurzrohr) |
5 bis 25 m3/h | ||
| 8 bis 40 m3/h | |||
| 12-60 m3/h | |||
| LZT-80S | 5 bis 25 m3/h | Flanschverbindung mit Rohr | |
| 8 bis 40 m3/h | |||
| 12-60 m3/h | |||
| Anmerkung: 1. Das oben genannte ist regulärer Verkehr, auch Sonderverkehr ist verfügbar. 2Die Genauigkeit des Durchflussmessers beträgt Stufe 4 mit einem Druckwiderstand von ≤ 0,6 MPa. Das verwendete Medium ist Wasser oder verdünnte Säure oder Alkali mit einer Konzentration von weniger als 30%.Die Temperatur beträgt im Allgemeinen 0°C~40°C, und kann in kurzer Zeit bis zu 65°C verwendet werden. |
|||
Vorsichtsmaßnahmen
(1) Vor der Installation sollte die Auslassdüse des Durchflussmessers demontiert, die Schaum- oder Kunststoffrohrstütze aus dem Zähler entfernt und die Düse neu eingebaut werden.Beachten Sie, dass der "O"-Ring während der Neuinstallation in die Düsenrille eingebaut werden sollte.- Da drinnen.
(2) Die Schnittstelle des Durchflussmessers kann mit einem passenden Kunststoffrohr (ABS oder PVC) verbunden und mit speziellem Klebstoff verbunden werden.Sie können auch mit der Plastikflansche zuerst und dann die Metallflansche verbinden.
(3) Der Durchflussmesser ist senkrecht anzubringen (der Winkel zwischen dem Mittelpunkt des Durchflussmessers und der Leitungsleitung darf 5° nicht überschreiten).Die Installationshöhe sollte für das Lesen des Schwimmers geeignet sein.Bei der Ablesung sollte die Sichtlinie horizontal zur Ablesestellung des Schwimmers liegen.
(4) Der gerade Rohrschnitt der Vor- und Nachströmungs-Ein- und Ausläufe des Durchflussmessers sollte mindestens das Fünffache des Nenndurchmesser des Durchflussmessers betragen.
(5) Beinhaltet die zu messende Flüssigkeit größere Partikel von Verunreinigungen oder gestohlenen Waren, so sollte vor dem Durchflussmessgerät ein Filter eingebaut werden.
(6) Wenn die zu messende Flüssigkeit ein pulsierender Fluss ist, so daß die Flussfluktuation nicht normal gemessen werden kann, sollten vor dem Durchflussmessgerät ein Puffer und ein Setter geeigneter Größe installiert werden..
(7) Versuchen Sie, den entsprechenden Durchflussbereich des Durchflussmessers für die Prüfung der Durchflussrate zu verwenden (der entsprechende Durchflussbereich bezieht sich in der Regel auf 40% bis 70% der oberen Durchflussgrenze).
Verpackung und Lieferung
Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
