Metallrohrrotameter Schwimmmessgerät
  • Metallrohrrotameter Schwimmmessgerät

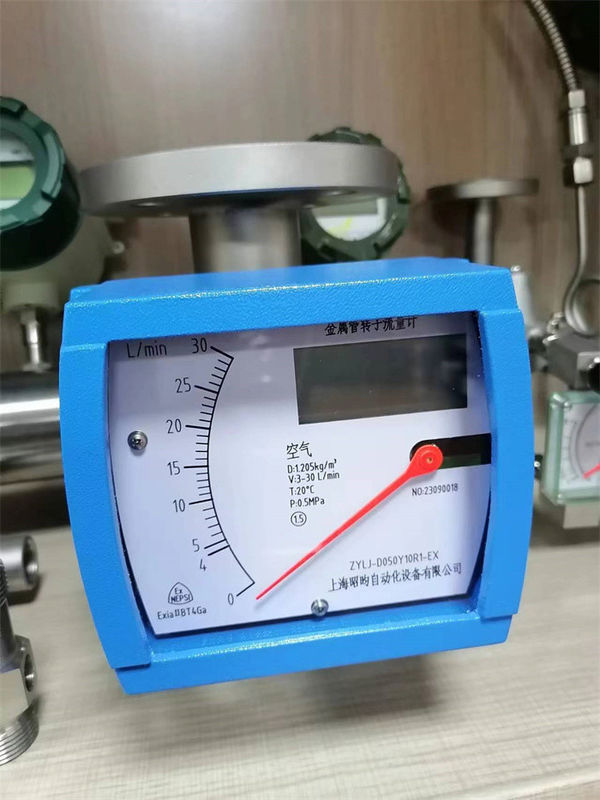

Metallrohrrotameter Schwimmmessgerät

Herkunftsort China
Markenname BEITE
Zertifizierung CE ISO
Einzelheiten zum Produkt
Reichweitenverhältnis:
101 (besonders 20:1)
Präzisionsklasse:
1.5
Ausfuhr:
Zwei-Draht-System 4 ~ 20 MA
Schutzklasse:
IP65 oder IP66 oder IP67
Anwendbares Medium:
Gas, Flüssigkeit
Anzeigemodus:
Flüssigkristall, Zeiger
Hervorheben:

Metallrohr-Rotameter-Schwimmer

Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Stück/Stück
Preis
Negotiate
Verpackung Informationen
Karton oder Kundenwünsche verfügbar
Lieferzeit
5 Arbeitstage nach Zahlung
Zahlungsbedingungen
T/T, Western Union
Versorgungsmaterial-Fähigkeit
3000 Stück/Stück pro Monat Mini-Durchflussmesser
Beschreibung des Produkts

Welche Anforderungen gelten für die Installation von Metallrohrrotor-Durchflussmessern?

1Wenn das Messmedium schmutzig ist, sollten die Schlauchröhre und der Schwimmer rechtzeitig gereinigt werden.
2Die Messgenauigkeit von Metallrohrrotor-Durchflussmessern beträgt im allgemeinen 2.5Wenn eine höhere Messgenauigkeit erforderlich ist, ist es nicht ratsam, Metallrotor-Durchflussmesser zu wählen.
3. bei Metallflussmessern mit Winkel-Typ, bei denen Ein- und Ausgangsschaltungen nicht in einer geraden Linie liegen, bei Verwendung für Flüssigkeitenachten Sie darauf, ob in der Hülle, in der die Verlagerung des Außenflusses erweitert wird, Restluft vorhanden ist, und muss ausgestoßen werden; enthält die Flüssigkeit winzige Blasen, die sich beim Fließen leicht im Gehäuse ansammeln, sollte sie vorsichtiger sein.Dies ist für Geräte mit kleinem Durchmesser wichtiger., sonst wird der Strömungsindikatorwert erheblich beeinträchtigt.
5- Instrumente mit LCD-Displays sollten so weit wie möglich direktes Sonnenlicht vermeiden, um eine Verkürzung der Lebensdauer des LCD zu vermeiden.Einschließlich Vibrationen, die durch äußere und innere Ursachen des Rohrnetzes verursacht werden
6. Für Metallrohr-Rotometer, die dicht mit mehreren Geräten installiert sind oder wenn Prozessleitungen aus Kohlenstoffstahl in der Nähe des Geräts verlaufen,zwischen dem Messgerät und dem Messgerät muss ein Abstand von mehr als 100 mm gehalten werden, um Störungen des Magnetfeldes zu vermeiden..



1Anwendungsbereiche von Rotameter für Metallrohr


Metallrohr-Rotor-Durchflussmessgeräte werden in der Erdöl-, Chemie- und Metallindustrie, in der Elektrizität, in der Pharmazie, in der leichten Industrie usw. häufig zur Durchflussmessung und -steuerung eingesetzt.Zum Beispiel:In der petrochemischen Industrie können Metallrohrrotometer zur Messung des Flusses flüchtiger Flüssigkeiten wie Flüssiggas, Erdgas, Kerosin, Benzin und Motoröl verwendet werden.in der Pharmaindustrie, Metallrohrrotometer können zur Messung von pharmazeutischen Rohstoffen und Präparaten verwendet werden. , Injektions- und andere Arzneimittel fließen.
2. Eigenschaften eines Metallrohrrotor-Durchflussmessers
1- breiter Messbereich, geeignet für die Durchflussmessung von Flüssigkeiten und Gasen;
2. hohe Präzision und geringer Messfehler;
3. Schnelle Reaktionsgeschwindigkeit, geeignet für Anlässe, bei denen eine Echtzeitmessung erforderlich ist;
4. Einfache Struktur, einfach zu installieren und zu warten;
5. gute Haltbarkeit und geeignet für harte industrielle Umgebungen.
Zusammenfassend ist der Metallrohr-Rotor-Durchflussmesser ein Durchflussmessgerät mit hoher Präzision, hoher Zuverlässigkeit und einem breiten Anwendungsbereich.Überlegen Sie, ob Sie ein Metallrohr-Rotameter für die Durchflussmessung und -steuerung verwenden.

Anwendungsweise (Installation)
Es sind 12 Schritte erforderlich, um das Sanitär-Metallrohr-Rotameter zu installieren.
1. Vor der Installation des Durchflussmessers die Schlacke und den Schmutz in der Rohrleitung reinigen;
2Die Installationsneigung des senkrechten, bodenverstellten Teils des Kalibrierflussmessers darf 5° nicht überschreiten, da sonst die Messgenauigkeit beeinträchtigt wird.
3Position Um die Messgenauigkeit des Durchflussmessers zu gewährleisten, sollte an das Einlassende des Durchflussmessers ein gerader Rohrschnitt von mindestens 10xDN angebracht werden.und ein gerader Rohrschnitt von mindestens 5xDN an der Ausgangsspitze hinzugefügt werdenDas Regelventil sollte während der Messung am Durchflussmessgerät installiert werden.
4. Modell Wenn das Messmedium ein großer pulsierender Strom oder ein zweiphasiger Strom ist,Vor dem Durchflussmessgerät sollte ein Puffer installiert werden, um die Pulsation zu verringern oder zu schwächen, um sicherzustellen, dass der Durchfluss des Mediums einphasig stabil ist.Gleichzeitig wird empfohlen, einen Dämpfer-Durchflussmesser zu verwenden. .
5Messmedium Wenn das Messmedium schmutzig ist oder magnetisch leitfähige Partikel enthält, wird empfohlen, einen Filter oder einen Magnetfilter vor dem Durchflussmesser zu installieren.
6Die Anlage des Stützflussmessers sollte in der Lage sein, die Schwingungen der Rohrleitung angemessen zu unterstützen oder die axiale Belastung des Durchflussmessers zu reduzieren.die Unterstützung des festen Durchflussmessers hinzugefügt werden.
7- Wartung Um die Wartung und Reparatur des Durchflussmessers, die Reinigung des Magnetfilters und die regelmäßige Wartung der Leitungen des Nutzers zu erleichtern,es wird empfohlen, die Umleitungsleitung wie in der Abbildung dargestellt zu verwenden.
8Stabilität Wenn der Durchflussmesser zur Gasmessung verwendet wird, sollte sichergestellt werden, dass der Betriebsdruck in der Rohrleitung nicht weniger als das Fünffache des Druckverlustes des Durchflussmessers beträgt.so dass der Durchflussmesser stabil und normal funktionieren kann.
9. Bevor Sie die elektrische Fernübertragung und den Durchflussmesser mit Alarmgrenzschalter verwenden, öffnen Sie die Instrumentenschutzkappe und schließen Sie die Drähte entsprechend dem Drahtdiagramm richtig an.
10. Gemäß der Warnplatte auf dem Anzeiger des Zählers das Dämpfungsstück, das verhindert, dass der Schwimmer während des Transports vibriert, herausnehmen und den Zähler nach der Wiederherstellung verwenden.
11. Wenn der Durchflussmesser eingeschaltet ist, weil kein Druck in der Rohrleitung besteht oder das System den normalen Arbeitsdruck des Geräts nicht erreicht hat,das Steuerventil langsam öffnen, bis das System normal ist, bevor das Gerät verwendet werden kannAndernfalls kann der Zeiger leicht springen oder sich der Schwimmer plötzlich bewegen.
12. Benutzergebrauch: Wenn der Benutzer es verwendet, wenn sich die Dichte der gemessenen Flüssigkeit von der des Wassers unterscheidet,oder die Parameter und der Betriebszustand des gemessenen Gases von den Vorschriften des Herstellers abweichenDie Umrechnungsmethode ist in der Anlage dargestellt.





Non-Contact Magnetic Sensor Metal Tube Rotameter for Accurate Measurement 0






Spezifikation

Messbereich Wasser (20°C) 16150000 l/h Bildschirm Anzeigewertbereich für die sofortige Durchflussrate: 0,00099999
Gas ((0,1013MPa bei 20°C) 0,5~4000 m3/h Der Wertbereich für die Anzeige des kumulativen Durchflusses: 0,0099999999
Druckbewertung der Jacke 1.6MPa Elektrische Schnittstelle M20x1.5,PG11,1/2 NPT Oder der Benutzer stellt die Spezifikationen vor
Durchschnittliche Temperatur Standardtyp -80°C+220°C Gesamthöhe Standardtyp:250 mm ((Weitere Anbaumethoden finden Sie in der entsprechenden Tabelle)
Hochtemperaturtyp 300°C Schutzniveau Einheitliche Datenbank
Verbundene FEP-Typ ≤ 85°C Explosionssichere Schilder Eigentlich sicher: ExiaIICT3 ̇6
Explosionssicherer Typ:ExdIICT4 ̇6
Umgebungstemperatur -40°C+120°C ((C9≤85°C) (Fernübertragung mit LCD-Display≤70°C) Durchschnittliche Viskosität DN15: ≤ 5mPa.s.
≤ 30 mPa.s)
DN25: ≤ 250 mPa.s.
DN50·DN150:≤ 300mPa.s
Reichweitenverhältnis
101 (spezieller Typ) Ausgabe Standardsignal: Zwei-Draht-System 4~20mA (kann mit HART-Kommunikation ausgestattet werden)
Standardsignal: Drei-Draht-System 010mA
Alarmsignal: 1. Zwei Relais-Ausgänge (Grenzwert 125 VAC/0,25 A)
2. Ein oder zwei Näherungsschalter (Schaltanforderungen basieren auf Kundenanforderungen)
Ausgang des Pulssignals: 0-1KHz isolierter Ausgang (Ausgangswert Vpp>4,5V)
Genauigkeitsgrad 2.5 ((Sondertyp1,5% oder 1,0%) mit Standardtyp: 24VDC ± 20%
Wechselstromtyp: 220VAC (85 ∼ 265VAC) (eine Anpassung erforderlich)
Batterieart: 3.7@4.4-5.2AH Lithiumbatterie. Je nach unterschiedlichen Nutzungsbedingungen kann jede Gruppe (3 bis 12 Monate) verwendet werden, und die beiden Gruppen können austauschbar verwendet werden.
Arbeitsdruck DN15DN50 PN16MPa (spezieller Typ 25MPa) Anschlussmethode Standardtyp: Flansche HG20592
DN80DN150 PN10MPa (spezieller Typ 16MPa) Spezieller Typ: der Benutzer stellt den Flanschstandard zur Verfügung
  Typ der Gewindeverbindung: vom Benutzer angegeben







Vorsichtsmaßnahmen
Vorsichtsmaßnahmen bei der Verwendung des Sanitärmetallrohrrotor-Durchflussmessers.
1Metallrotor-Durchflussmesser, Metallrohr-Float-Durchflussmesser und Verabar-Durchflussmesser mit hoher Temperaturbeständigkeit bis zu 450°C.
2. geeignet für die Messung von Gas-, Flüssigkeits- und Dampfströmen mit kleinem Durchmesser und niedrigem Durchfluss.
3- Hochspannungsbeständiges magnetisches Kopplungsprinzip, kein Leck und hochdruckbeständig.
4. Die Durchflussgeschwindigkeit messen. Wenn die Durchflussgeschwindigkeit über 100 m3/h liegt, wird der Druckverlust groß sein. .
5Der Messbereich wird vor allem bei Prozesssteuerungsgeräten verwendet, wobei die Genauigkeit 1% beträgt, in der Regel 1,5% und ein Messbereich von 10:1.
6. geeignet für Anlässe, einschließlich der explosionssicheren und explosionssicheren Typen, die für gefährliche Anlässe geeignet sind.
7. Installationsmethode Die geeignete Installationsmethode ist die vertikale Installation mit unten nach innen und oben nach draußen.
Stärke des Herstellers
Hersteller von Geräten, die direkt mit intelligenten Geräten versorgt werden
Das Unternehmen verfügt über eine vollständige Produktions- und Verarbeitungsanlage. Die Elektronikwerkstatt verfügt über eine moderne SMT-Fertigungslinie und ein komplettes elektronisches Design- und Entwicklungslabor.Die Maschinenwerkstatt verfügt über mehrere Präzisions-CNC-Drehmaschinen, gewöhnliche Drehmaschinen, Verarbeitungsmaschinen, vollautomatische Schweißmaschinen, Bohrmaschinen und andere Geräte.Die Kalibrierwerkstatt verfügt über zwei Prüflinien für die Flüssigkeitskalibrierung und eine Prüflinie für die Gaskalibrierung mit kleinem und mittlerem Durchfluss, um sicherzustellen, dass jedes Produkt unter tatsächlichen Bedingungen geprüft wird.Kalibrierung und Überprüfung zur Gewährleistung der Produktqualität.



Produktgröße







Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 0

Standardmaße und Gewicht



Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 1



Gesamtmaße und Gewicht der Jacke





Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 2

Gesamtabmessungen und Gewicht des FEP-Types



Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 3

Abmessungen und Gewicht von Top-in und Bottom-out





Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 4

Typ der seitlichen Ein- und Ausfahrt: Gesamtmaße, Gewicht und Druckverlust





Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 5



Typ der unteren Einfahrt und der seitlichen Ausfahrt: Gesamtgröße, Gewicht und Druckverlust





Digital Metal Tube Rotameter With Transmitter Mechanical Indicator Variable Area 6

Horizontale Anlage: Gesamtmaße, Gewicht und Druckverlust



Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
