Online-Temperatur- und Druckstrommonitor - integrierter Strommonitor

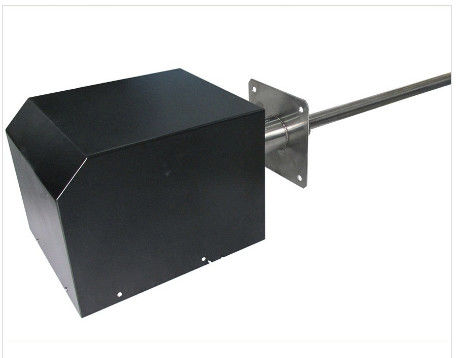

BT-TPF-565 Online-Temperatur- und Druckflussmessgerät (integrierte Maschine für Temperatur- und Druckfluss)

BT-TPF-565 Online-Temperatur- und Druckflussmessgerät (Temperatur- und Druckfluss-Integrierte Maschine) ist eine wichtige Messung der Rauchgastemperatur,Druck und Durchfluss in dem System zur kontinuierlichen Überwachung der Konzentration und der Gesamtemission gasförmiger Schadstoffe und Feinstaubstoffe aus LuftverschmutzungsquellenDie Ausrüstung verwendet ein mit echtem Fluss kalibriertes Pitot-Rohr zur Messung der Durchflussrate von Hochtemperaturgasen.die die Mängel der traditionellen Pitot-Röhren, die bei feuchtem und staubigem Rauchgas verstopft werden, überwindetDas Grundprinzip des Pitotrohrs ist, daß das Gas, das im Rohr fließt, sowohl vom statischen Druck als auch vom dynamischen Druck beeinflusst wird.Der statische Druck ist die potentielle Energie des Gases pro Volumeneinheit, ausgedrückt als Druck des auf die Rohrwand in alle Richtungen wirkenden Gases;Der dynamische Druck ist die kinetische Energie pro Volumeneinheit des Gases, der Druck, der dazu führt, dass das Gas fließt.Da der dynamische Druck nur in Richtung des Gasstroms wirkt, ist der dynamische Druck positiv, und die Gasdurchflussrate ist proportional zur Quadratwurzel des dynamischen Gasdrucks.der Gasdurchfluss wird anhand des gemessenen dynamischen Drucks berechnet.

The BT-TPF-565 temperature and pressure flow integrated monitor (temperature and pressure flow integrated machine) has a high-precision differential pressure/static pressure sensor and is equipped with a backflush unit controlled by a solenoid valveEs ist speziell für die kontinuierliche Überwachung der Rauchgasemissionen ausgelegt.in Umgebungen mit hoher Luftfeuchtigkeit erfüllt die Anforderungen der einschlägigen Normen und kann in Abgasemissionsüberwachungssystemen (CEMS) zur Echtzeitüberwachung der Abgastemperatur verwendet werden, Druck, Durchflussrate und Durchflussrate.

Technische Merkmale des Online-Temperatur-, Druck- und Durchflussmessers BT-TPF-565:

Ein-Teil-Struktur, die schnell zusammengebaut und demontiert werden kann, Flanschinstallation, einfache Struktur;

Kleine Größe, einfache und kompakte Struktur, geringe Wartung und geringer Installationsraum.

Automatische Zeitregelung oder manuelle Nullkalibrierung von dynamischem Druck und Durchfluss;

Der LCD zeigt jede Messdaten und jedes Messsignal an, die direkt abgelesen werden können, um ein einfaches Debugging zu ermöglichen (optional);

hohe Messgenauigkeit, gute Zuverlässigkeit und lange Dauer;

Ausgerüstet mit einer automatischen Rückspülvorrichtung, mit der Partikel im Pitotrohr regelmäßig gereinigt werden können, um Verstopfungen zu vermeiden, und das Rückspülzeitintervall eingestellt werden kann;

Grundlage für Konstruktionsnormen

HJ 1012-2018 Umgebungsluft und Abgase Technische Anforderungen und Nachweismethoden für tragbare Monitoren für Kohlenwasserstoffe insgesamt, Methan und nicht-Methan Kohlenwasserstoffe insgesamt

HJ 38-2017 "Bestimmung von stationären Abgasen aus Verschmutzungsquellen, Kohlenwasserstoffen ohne Methan insgesamt, Kohlenwasserstoffen ohne Methan und Kohlenwasserstoffen ohne Methan insgesamt - Gaschromatographie"

HJ 75-2017 "Technische Spezifikationen für die kontinuierliche Überwachung der Emissionen von Rauchgasen (SO2, NOX, Feinstaub) aus stationären Schadstoffquellen"

HJ 76-2017 "Technische Anforderungen und Prüfmethoden für ein System zur kontinuierlichen Überwachung der Emissionen von Rauchgasen (SO2, NOX, Feinstaub) aus stationären Schadstoffquellen"

Technische Kennzahlen des Online-Temperatur-, Druck- und Durchflussmessers BT-TPF-565:

Schnelligkeit des Rauchgasstroms: 0~40 m/s;

Dynamischer Rauchgasdruck: 0 bis 1000 Pa;

statischer Rauchgasdruck: 80 bis 120 kPa (absoluter Druck);

Der Temperaturbereich der Rauchgase beträgt -40 bis 500 °C; die Umgebungstemperatur beträgt -40 bis 85 °C.

Signalleistung: 4 ~ 20mA Quadratwurzel proportionale Strom, Zweidrahtsystem;

Auflösungsausgang: 0,125% FS;

Durchflussgenauigkeit: ± 5% FS;

Dynamische Druckgenauigkeit: ± 2% FS;

Genauigkeit des statischen Drucks: ± 1% FS;

Temperaturgenauigkeit: ± 1% FS;

Grenzwert für den Differenzdrucktransmitter: 16 MPa; Material des Pitotrohrs: 304, 316 L Edelstahl;

Zurückspülungssolenoidventil Stromversorgung: 220VAC, 50Hz; Pitot-Rohr Einsatzlänge: 500mm ~ 1700mm optional; Säuberung Zeit eingestellt werden kann.

Drucktransmitterbereich: -10 ~ 10 kPa oder andere maßgeschneiderte Bereiche; Temperaturtransmitterbereich: 0 ~ 600 °C oder andere maßgeschneiderte Bereiche;

Aufbewahrungstemperatur: -40~80°C; Aufbewahrungsfeuchtigkeit: 0~85% RH. Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
