System der quantitativen Kontrolle

DN15-DN100 Mechanischer Indikator Dampf-Metallrohr-Rotameter Variable Fläche Klärwasser Chlor Sauerstoff Stickstoffgas

Beschreibung

Die quantitative Steuerung der BTDL-Serie arbeitet mit verschiedenen Durchflusssensoren und -Sendern zusammen, um die quantitative Konservierungs- und Chargenkontrolle zu realisieren, um ein quantitatives Kontrollsystem zu bilden.Dieses System ist derzeit eines der Projekte, die viele Unternehmen nutzen oder verbessern müssenEs kombiniert die Eigenschaften der einfachen Bedienung und des einfachen Lernens, der intuitiven Anzeige, der manuellen Durchflusssteuerung oder der automatischen Durchflusssteuerung.Mischen von Arzneimitteln, Batching, quantitative Wassereinspritzung und quantitative Kontrolle verschiedener Flüssigkeiten in Ölfeldern.Einige Unternehmen, die noch immer manuelle Füllungen durchführen und nicht zu viel Geld investieren wollen, sondern nur die Arbeitseffizienz verbessern wollen, empfehlen dieses System..

Durchflussmessgerät: Dies ist die Grundlage der Steuerung und beeinflusst unmittelbar die Steuerungseffekte.und es hat eine Signal-AusgabefunktionGleichzeitig gibt es viele Arten von Durchflussmessern, und es ist notwendig, den geeigneten Durchflussmesser auf der Grundlage von Parametern wie Messmedium, Rohrdurchmesser und Durchflussbereich auszuwählen.
Intelligenter quantitativer Controller: LCD, digitale Anzeige; Größe des Controller-Panels: 160*80mm, 80*160mm, 96*96, 96*48.Es kann auch nach Kundenwunsch zu einer quantitativen Steuerungsanlage hergestellt werden (einschließlich einer vollständigen chinesischen LCD-quantitativen Steuerung).Die Standardgröße der Box beträgt 400*300*200 mm und die Stromversorgung AC220V.
Abschaltgeräte: Es kann sich um die vorhandene Stromversorgung in der Rohrleitung handeln, wie z. B. eine Pumpe; es kann auch um ein später eingebautes Magnetventil, ein elektrisches Ventil, ein Durchflussventil usw. gehen.

 Eigenschaften

Der quantitative Steuergerät KTR550-B ist ein Strömungs-Batch-Steuerungsinstrument mit Zeichenanzeige auf Basis eines Mikrocomputers mit einem einzigen Chip.Sein Signal Eingabe Ende kann mit einem Durchfluss-Sender und Sensor mit Puls-Ausgabe abgestimmt werden, und sein Ausgangskontakt kann mit einem Magnetventil abgestimmt werden.Der quantitative Wert und der Vorauswert können bequem über die Bedienungsschlüssel auf dem Panel eingestellt werdenIn Verbindung mit den Steuerungen der großen und kleinen Ventile kann eine genaue Quantifizierung erreicht werden.Fassungen und Produktionsprozesse von Flüssigkeiten. Zutaten usw. Das Gerät ist klein, mit den Abmessungen: 96 (Länge) x 48 (Breite) x 120 (Länge), Öffnungsgröße:92 (Länge) Das externe Schaltgerät des Geräts kann zum Anschließen von Knopfen und bedingten Stoppschaltern vor Ort verwendet werden.Neben der Verbindung mit Magnetventilen kann die eingebaute Relaiskontaktleistung auch zur Verbindung von Ventilen und Pumpen verwendet werden.Der intelligente Metallrohr-Durchflussmesser der vierten Generation des Unternehmens hat offensichtliche technische Vorteile und eine höhere ZuverlässigkeitWillkommen bei uns zum Einkaufen!

Spezifikation

Kontrollverfahren:

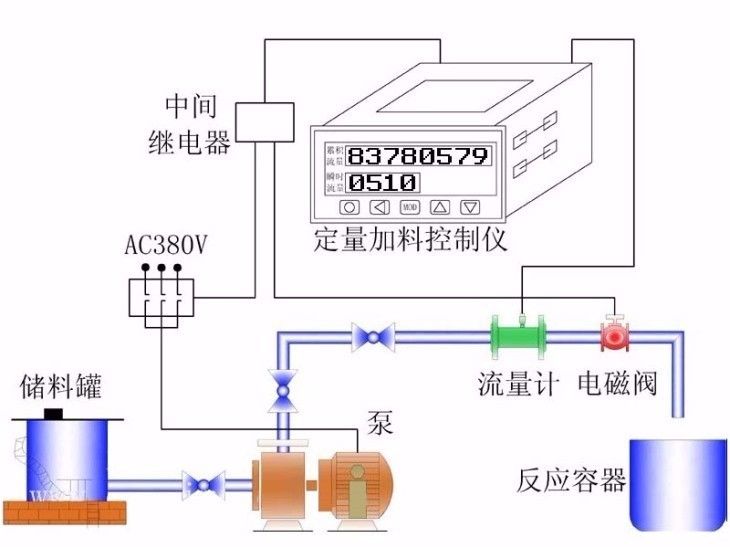

Nach Empfang des Durchflusssignals vom Durchflussmessgerät vollendet der quantitative Regler die interne Akkumulation des Durchflusses.und setzt gleichzeitig den erforderlichen quantitativen Kontrollwert im Controller einWenn der von der quantitativen Steuerung angezeigte kumulative Wert den festgelegten quantitativen Wert erreicht, gibt die quantitative Steuerung ein Schaltsignal aus.das Schaltsignal wird verwendet, um die auf der Rohrleitung installierte Unterbrechungsvorrichtung durch Anschließen eines Relais oder Kontaktors zu steuern, wodurch quantitative Kontrollwirkungen erzielt werden.

Technische Merkmale

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

3-Punkte-Schalt-Eingang, der jedes Mal für Start, Wiederherstellung und Abrechnung des akkumulierten Wertes verwendet wird

3-Punkte-Steuerungsausgang, zur hierarchischen Steuerung großer und kleiner Ventile und zum Alarmieren der unteren Durchflussgrenze

Die Übertragungsleistung kann den momentanen Durchflusswert in Form von Standardstrom und -spannung für die Verwendung durch andere Geräte liefern.

Anzeige: Doppelzeile: Die 8. Ziffer in der ersten Zeile zeigt den Gesamtbetrag, den sofortigen Fluss und den aktuellen quantitativen Wert an, die 6. Ziffer in der Zeile zeigt jeden Akkumulationsbetrag an.

Eingangssignal: Gleichstrom/ Gleichspannung/Impuls: 0,1 Hz~10 KHz

Grundfehler: weniger als ±0,2%F.S. Messsteuerungszyklus: 0,2 Sekunden

Schalteneingang: passiver mechanischer Schalter Steuerausgang: Relais, Kontaktkapazität AC220V, 3A

Anweisungen für die Bestellung

1- Auswahl eines geeigneten Durchflussmessers: nennen Sie uns den Namen des Messmediums, den Durchmesser des Messrohrs, den Arbeitsdruck und die Arbeitstemperatur, den Durchflussbereich oder andere Anforderungen,und wir wählen das Modell für Sie aus;

2- Erläutern Sie die Kontrollanforderungen, wie z. B. die Größe jedes quantitativen Wertes, die Anzahl der Kontrollen pro Tag, ob die jeweils kontrollierten Werte gleich sind und andere Anforderungen;

3. Auswahl der Stromschnittgeräte: Wenn Sie bereits eine Stromschnittgeräte haben, informieren Sie uns bitte über die Betriebsstromversorgung und -leistung, und wir werden sie anpassen;Wir können auch Stromschnittgeräte zur Verfügung stellenHier schlagen wir vor, dass die Abschaltungseinrichtung ein Magnetventil oder ein pneumatisches Ventil (wenn ein verzögerter Start oder Abschalten erforderlich ist) anstelle der Steuerung der Pumpe sein sollte.bei der Anordnung von Rohrleitungen, ist es besser, den durch den Flüssigkeitsstandsunterschied erzeugten Stagnantenstrom als Stromquelle zu verwenden. , die bei der Kontrolle effizienter ist und eine bessere Messgenauigkeit aufweist.

Verpackung und Lieferung


Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
