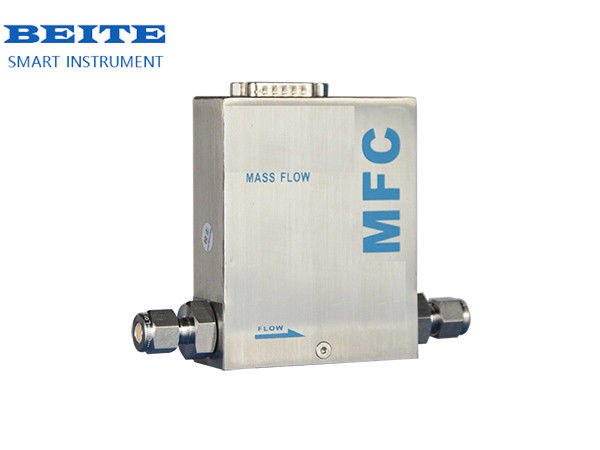

Beschreibung
Die LF400-Serie setzt das Prinzip auf, dass Temperaturänderungen dem Massenfluss entsprechen, und kann den Fluss verschiedener Gase messen und steuern.Es kann im Gasflussbereich von 5SCCM bis 30SLM angewendet werden., und werden nicht von Temperatur- und Druckänderungen beeinflusst.
Die Produktreihe ist vollständig, mit digitalen, analogen, gewöhnlichen, hochpräzisen und hochdruckenden Typen, mit wettbewerbsfähiger Leistung und Preis sowie einem breiten Anwendungsspektrum.
Spezifikation
| Funktion |
Durchflussmesser/Regler |
| Grundsätzliches Modell |
LF400-S |
| Voller Durchflussbereich (N2) |
SCCM |
0 ¢5,10,20,30,50,100,200,500 |
| SLM |
0 ̊1, 2, 3, 5, 10, 15, 20, 30 |
| Genauigkeit ((% F.S.) |
Der Wert der in Anhang I der Verordnung (EU) Nr. 528/2012 angegebenen Verbrennungsmengen ist zu messen. |
| Die in Absatz 1 genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. |
| Betriebsart des Steuerventils |
Normalerweise geschlossen |
| Linear (% F.S.) |
Der Prüfstand ist in der Lage, die Prüfungen abzuschließen. |
| ± 2% ((>15SLM.) |
| Wiederholbarkeit (% FS) |
±0.2 |
| Reaktionszeit ((sec) |
≤ 1 |
| Durchfluss-Ausgangssignal |
mit einer Leistung von nicht mehr als 50 W |
| Signal zur Einrichtung des Durchflussstroms |
mit einer Leistung von nicht mehr als 50 W |
| Elektrische Steckverbinder |
DB15-Stift |
| Betriebstemperatur |
(°C) |
5 ¢ 45 |
| Arbeitsdruckdifferenz |
(MPa) |
0.1 ¢0.5 |
| Leckrate |
SCCSHe |
1 x 10-9 |
| Spannungsgrenze |
3MPa |
| Kontaktmaterial mit Medien |
304,316,316L |
| Versiegelungsmaterial |
Fluorkautschuk, Silikonkautschuk, Nitrilkautschuk, Polytetrafluorethylen |
| Anschluss |
VCR " 1/4,1/2 |
| Swagelok1/8 ‰,1/4 ‰,3/8 ‰,1/2 ‰ oderφ3,φ6,φ8,φ10,φ12 mm |
| Verbindungen und Abmessungen |
Φ6mm, 1/4"Swagelok: 127×28×100mm |
| 1/4" VCR: 127 × 28 × 100 mm |
| Leistungsanforderungen |
Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
| Gewicht |
0.75 Kilo |
Einstellungs-/Anzeige-/Leistungsintegrierte Steuerung LF-1D
| Ausgangsleistung |
+15V±5% 500mA -15V±5% 500mA |
| Referenzquelle |
+5,00V±0,1% 5mA |
| Stromversorgung |
8VDC-24VDC, 50Hz ± 5% |
| Eingangs- und Ausgangssignale |
Spannungssignal 0-5V, Stromsignal 4-20mA |
| Abmessungen |
96 × 96 × 125 mm |
| Überwachung |
128×64-Punkt-Matrix-LCD, hohe Helligkeit und breite Temperatur (-20~70°C) LCD-Bildschirm, klares Bild LED-Hintergrundlicht |
| Obergrenzenergieverbrauch |
8w |
| Steuerkanal |
Einkanal-Steueranzeige |
| Grundfehler |
±0,2% FS |
| Umgebungstemperatur |
0 bis 50 °C |
| Luftfeuchtigkeit |
0-85% RH |
| Schutzniveau |
IP40 |
Eigenschaften
Analoges thermisches Massendurchflussmesser/Durchflussregler
/Flow-Controller
Niedriger Stückpreis, Korrektur der Umgebungstemperatur, breite Bandbreite der anwendbaren Durchflussraten:
- 0 ~ 5, 10, 20, 30, 50, 100, 200,
500SCCM;-0 ¥1, 2, 3, 5, 10, 15, 20, 30SLM-
Hohe Präzision
/Hochpräzision
Bei der Prüfung der Prüfung ist der Prüfstand zu prüfen, ob der Prüfstand für die Prüfung des Prüfmaterials verwendet wird.
Steuerungsmodul der LF-Serie
/ LF-KONTROL-Module der Serie
Das optionale LF-Serien-Steuerungsmodul hat drei Funktionen: digitale Anzeige, Stromversorgung, Stromzufuhr etc.
Details Bilder
Verpackung und Lieferung
Häufig gestellte Fragen
1F: Welche Informationen müssen zur Auswahl des geeigneten Modells bereitgestellt werden?
A: Anwendungsbereich, Nenndruck, mittlere und mittlere Temperatur, Stromversorgung, Ausgang,
Durchflussbereich, Genauigkeit, Verbindung und andere Parameter.
2F: Sind Sie ein Handelsunternehmen oder ein Hersteller?
A: Wir sind ein ISO-zugelassener Hersteller, der sich auf Maß- und Durchflussmessgeräte spezialisiert hat.
OEM & ODM Service sind verfügbar. Willkommen, uns in China zu besuchen.
3. F: Was ist Ihr MOQ?
A: Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
4F: Wie ist Ihr Liefertermin für den Intelligenten Mini-Mikroturbine-Brennstofföl-Diesel-Flowmeter?
A: Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
5F: Welche Zahlungsbedingungen haben Sie?
A: Wir unterstützen T/T, PayPal, Western Union.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
6. F: Haben Sie eine Garantie für den Durchflussmesser?
A: Ja, wir haben die Garantie von 12 Monaten.
